Paso 6: exponer!

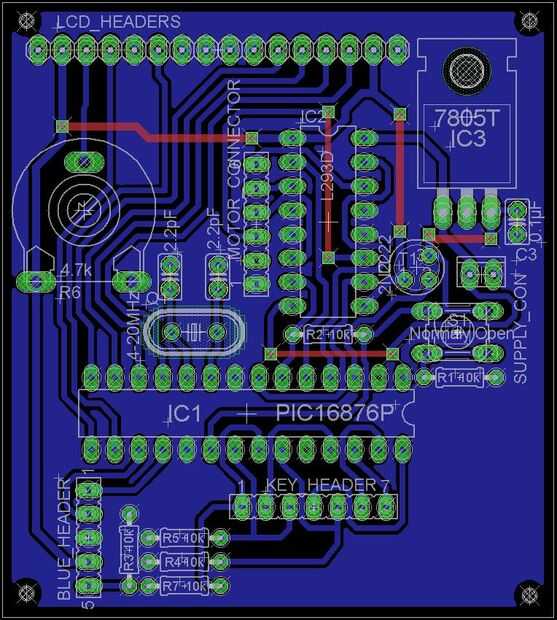

Finalizada la construcción de la caja de la UV puede tratar de exponer y grabar su primera placa. Para propósitos de prueba he incluido una tabla esquemática. También he subido una punta de imagen para la colocación de la Junta.
Para aguafuerte es necesario:

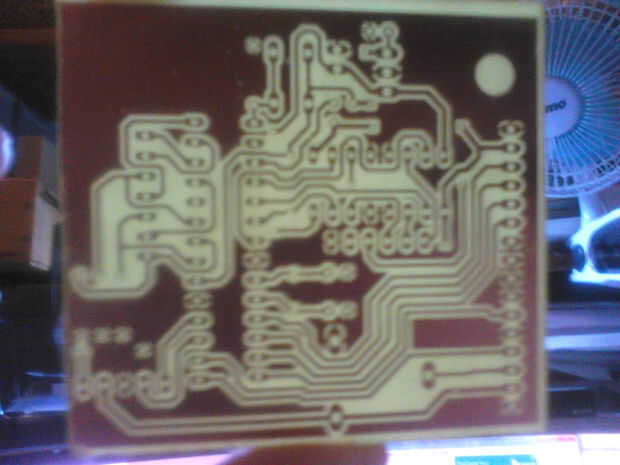

-Imprimir la tabla en una hoja transparente. (como la impresión en papel)

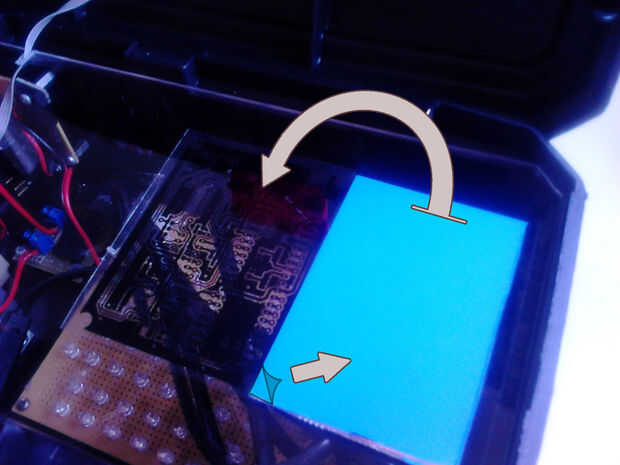

-Lugar el esquema sobre y entre vidrio y tablero. PRECAUCIÓN en que lado te pones la Junta esquemático. Si usted señorita-lado su esquema terminarás con un tablero contrario.
-Retire la cubierta protectora en un ambiente de luz baja para evitar estropear la placa.
-Coloque la tabla desnuda sobre el vidrio y el lado de cobre hacia el panel led.

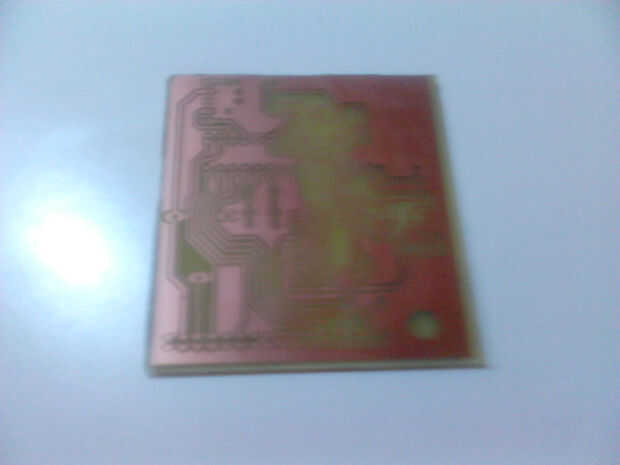

-Finalmente sólo exponer durante 10 a 15 minutos. (12mins funciona para mí).
Ten cuidado con las capacidades de la luminiscencia de su IR led panel o lámpara de IR ya que juega un papel principal para el tiempo de exposición. Luz más brillante significa menos tiempo de exposición.
No voy a explicar el método de grabado o el diseño de PCB ya que hay muchos inscrutables grandes que te pueden ayudar.
¿Tiene preguntas o encuentra un error en este instructable? Por favor comenten debajo.
