Cuadro de exposición UV PCB (1 / 6 paso)

Paso 1: Tableros MDF

Aquí está la lista de materiales que usé para este proyecto.

Materiales:

Utilizados tableros MDF, cortados en tamaños

tornillos 1/4"

clavos 1/4"

cristal x 1

4 x 18 w balastro electrónico

8 x sostenedor de la lámpara

4 lámpara de insectos

bisagras de 2 x 2"

1 x Porta fusible con fusible de 3A

1 pedazo de papel reflectante

6 soporte "L" metálico

Conectores

Cables de

Utiliza espuma de plástico

Pegamento uñas

Herramientas utilizadas:

Rompecabezas

Cortador de plástico

Taladro

Martillo

Destornilladores

Vice

G abrazadera

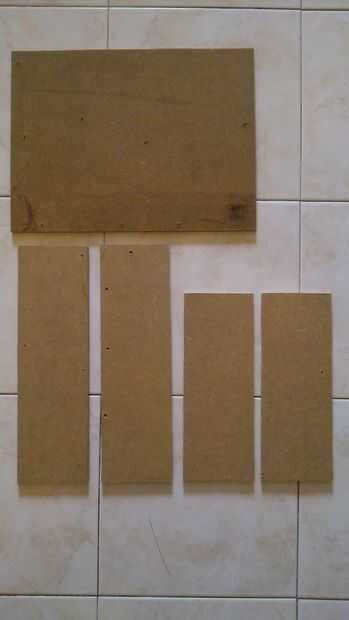

Limpiar bien las juntas y cortarlas en tamaños. El tamaño de la caja depende del tamaño de la tapa de cristal y la longitud de la lámpara. A continuación están mis tamaños de tablero con espesor de 1 cm cada uno.

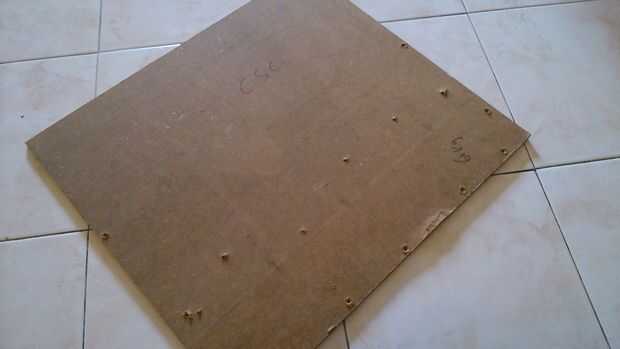

37 x 28 cm - 2 piezas (tapa y fondo)

28 cm x 11 cm - 2pcs (lados)

37 x 11 cm - 2pcs (lados)
