Cuadro de exposición UV PCB (6 / 6 paso)

Paso 6: Coloque el cristal y prueba

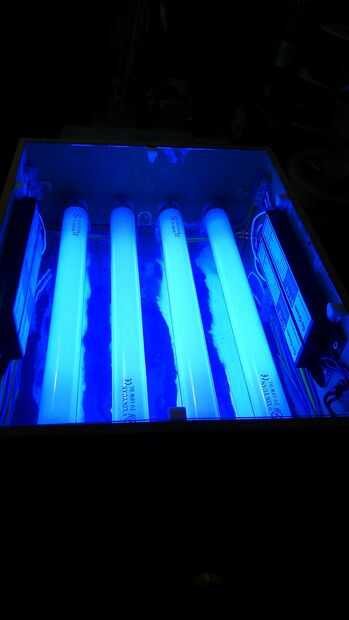

Finalmente, coloque la pieza de vidrio en la parte superior y probarlo.

Hice unos experimentos para encontrar el tiempo de exposición óptimo. Mi mejor resultado es en 40 segundos. Junto a do es añadir que un temporizador para esta caja y me actualizará este Instructables una vez está listo. Esperamos que disfrutéis.
