Cuales auriculares: Laminación de madera de Bent paramétrico (5 / 15 paso)

Paso 5: CAD la madera laminada perfil

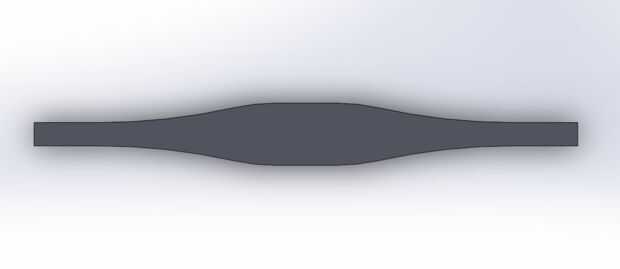

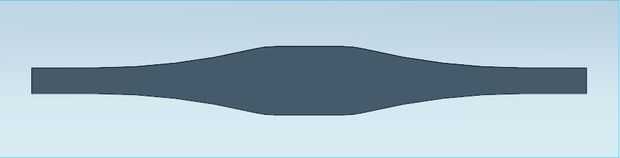

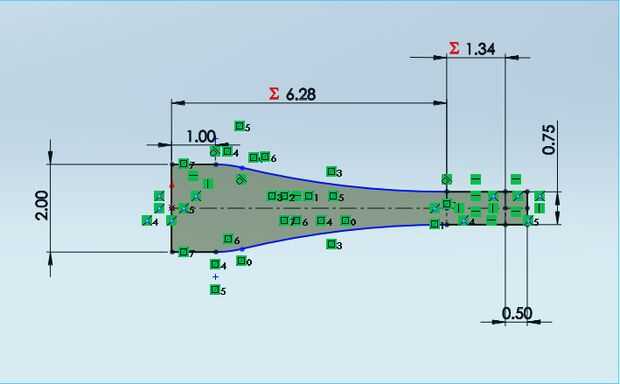

Será el perfil de madera corte láser y debe ser diseñado para que cuando se lamina coincidirá con la forma original. Crear un nuevo dibujo y dibujar el contorno de cabeza como si fueron rodado planos. Para llegar a coincidir con el original, añadimos dimensiones como longitud de curva, longitud de la pierna y ancho de pierna. Luego establezca estos en las ecuaciones de la anterior para obtener el perfil para que coincida con la forma.

La característica sólo adicional aquí es extra largo para las piernas rectas. Cuando Laminamos las partes juntas, las láminas exteriores naturalmente se curva menos que el interno y por lo tanto tienen patas más cortas. La longitud adicional (añadí 1/2") se asegurará de que todas las hojas sean lo suficientemente largos al ser laminado, entonces nosotros podemos lijar a la longitud adecuada. Con el molde, simplemente exportar la cara del piso laminado a DXF para el corte por láser.

Ahora contamos con 3 modelos, cuyas características están todas Unidas. Pruebe a cambiar algunas de las dimensiones originales y ver automáticamente la forma, molde y perfil laminado.
