Cuales auriculares (1 / 7 paso)

Paso 1: Recuperar las piezas aprovechables ze altavoces (y planificación eléctrica)

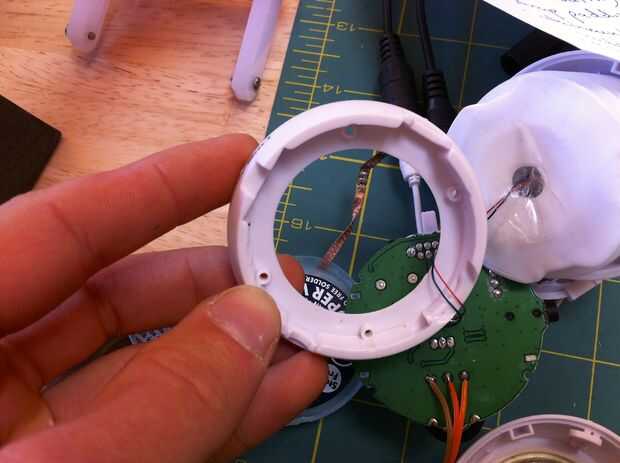

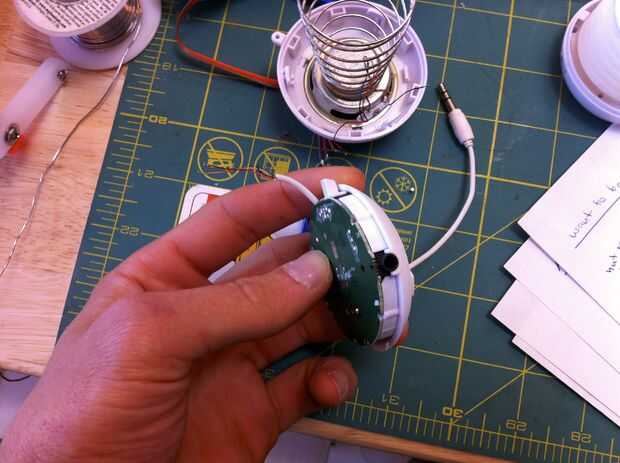

Separe los altavoces. Los tornillos de 4 x que mantenerlos juntos sólo se pueden acceder una vez que los altavoces se expanden. Quite las vísceras, teniendo cuidado de no romper los cables pequeños. Medir y modelar las interfaces necesarias más tarde para CAD.

X-Minis tienen varias entradas y salidas para la música:

1. exterior 1/8" macho entrada de audio (cable blanco)
2. entrada de conector hembra mini-USB (para carga y audio mediante el cable suministrado)
3. 1/8" salida hembra de audio (para daisy encadenamiento de la salida de un altavoz a la entrada del siguiente)

Cada uno de los Minis X normalmente actúan como sus propios altavoces, con su propio interruptor de encendido, volumen y entrada de audio. Como auriculares, sería ideal en todo momento para cada uno compartir el mismo volumen, entrada de audio e interruptor de encendido. El cable que viene con el X-Mini conecta un

y una 1/8" entrada de audio a los Minis de X con un 2 x conectores

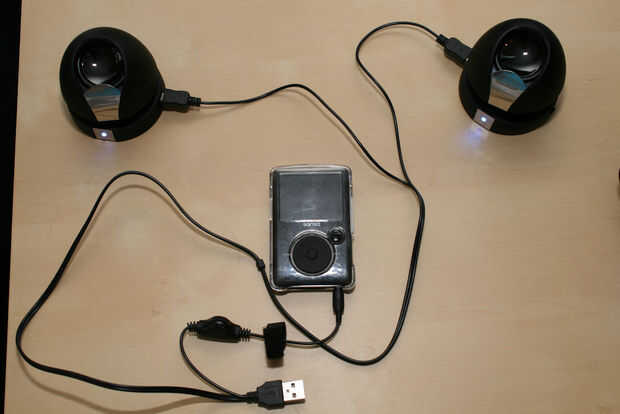

a través de una perilla de volumen (véase el cuadro con la X-Mini negro).

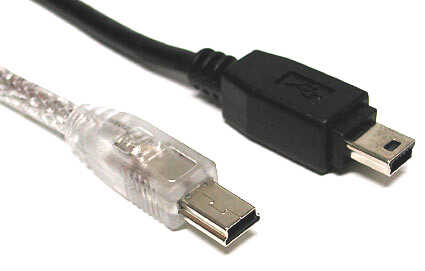

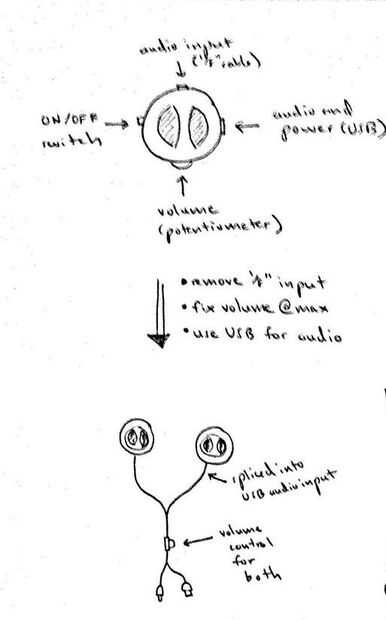

Esta configuración funciona bien para un par de auriculares: un interruptor de volumen compartido fuente de audio. Las caídas no son interruptor de poder compartido (decidí simplemente sea) y las entradas Mini USB para el audio son un poco voluminosos y antiestéticos. Para solucionar esto, he decidido eliminar los tapones macho Mini USB del cable y la soldadura de los cables internos directamente en el interior del altavoz. Además, decidió retirar el conector de salida de audio para ahorrar espacio y eliminar el botón de volumen en los altavoces se utiliza tan sólo la perilla de volumen en el cable.
