Paso 1: Construir el Curcuit
Para la luz de la noche necesita conseguir un par de cosas:
18 medidor de alambre en 3 colores diferentes (preferiblemente rojos, negro y blanco)
2 - 555 timer chips
1 - 4 bit shifter bidireccional registro
12 - LED (color de su elección)
1-regulador de tensión
1 - potenciómetro (2-20000)
3 - condensadores ((1uF)(4.7uF)(10uF))
7 - resistencias ((2 x 1900 ohms) (10000 ohms)(3300ohms) (230 ohmios)(22000 ohms))
1 - foto-resistencia
1 - transformador reductor 9v 200ma
1 - 18 "x 24" 1/4 "madera contrachapada
1 - 18 "x 24" 1/4 "acrílico
1 - Mosfet
tablero de pan

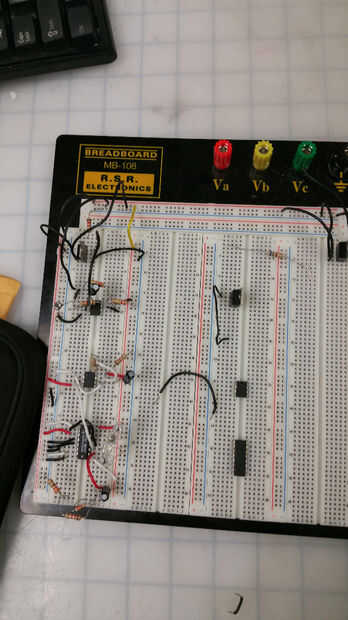

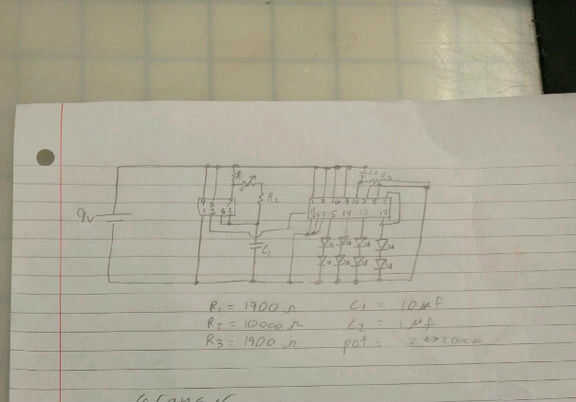

se iniciará después de la recopilación de todos los suministros y diseñar el circuito de qué tan rápido quieres que flash cada fotograma. que le conectes tu circuito como el que yo esbozo en papel en los cuadros. Cuando todo lo montan Asegúrese de que utilice un color para las conexiones de positivo, un color diferente para las conexiones negativas y un color diferente para las conexiones de pin a pin. No hago esto y me cuesta mucho tiempo y agonía durante el proceso de solución de problemas. No te preocupes de conectar el circuito Astable pero necesitamos primero asegúrese de que el LED se secuencia correctamente, que podemos añadir el circuito Astable que permite que cuando se apaga la luz.

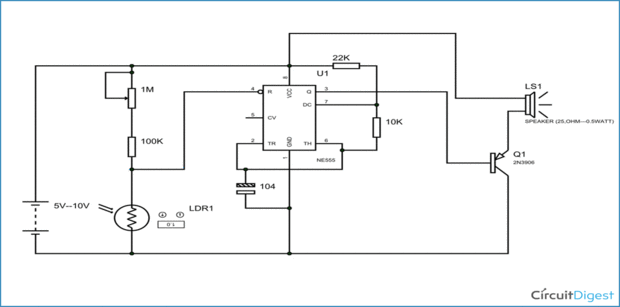

Después de recibir todo conectado tal como muestra en la hoja. Utilice una fuente de energía que tendrá el voltaje cercano al que elijas para el transformador de usted (si usted no puede encontrar un 9v 200ma) para probar el circuito. Encontré la 9v 200ma una mentira alrededor de una vieja bomba de colchón roto. La razón que usted quiere hacer esto es porque si usted nos 6v para probar el circuito y todo va perfectamente sin nada corriendo para caliente, la queme. Corres el riesgo de sobre calentar los chips cuando se pone en una fuente de energía más alta tales como el transformador. Mientras que está probando el circuito sienta las fichas para asegurarse de que no te caliente. Si eliminas la fuente de energía inmediatamente y no queme las fichas buscando mayor resistencia en el circuito de la presa. Si todo funciona como previsto podemos construir el circuito Astable que se enciende cuando las luces se apagan. El diagrama estará en el desprecio de fotos las resistencias y capacitancias y uso los que tengo en la lista de materiales y sólo conectar el pin 3 de la Astable al pin 2 del otro Temporizador 555 (monoestable). prueba de cómo encender y apagar la luz y ajustar su sensibilidad mediante la adición de más o menos resistencia en paralelo con el resistor de la foto.
