Paso 4: Conexión de los componentes
El cableado: el cableado es bastante sencillo.
Para la fácil localización de averías futuras te recomiendo algún tipo de codificación por ejemplo rojo para todas las conexiones positivas, negro para el negativo o tierra cableado, naranja para todas las conexiones del canal derecho y azul para todas las conexiones del canal izquierdo de color. Para el cableado de los altavoces he usado naranja para R +, blanco para R-, azul para L + y marrón para L-. Puede utilizar su propia combinación de colores pero intenta ponerte el mismo color de identificación para izquierda y derecha a lo largo.
Hay pocas cosas relacionadas con las polaridades que usted necesita para cuidar de. Consulte el archivo PDF adjunto para los detalles.

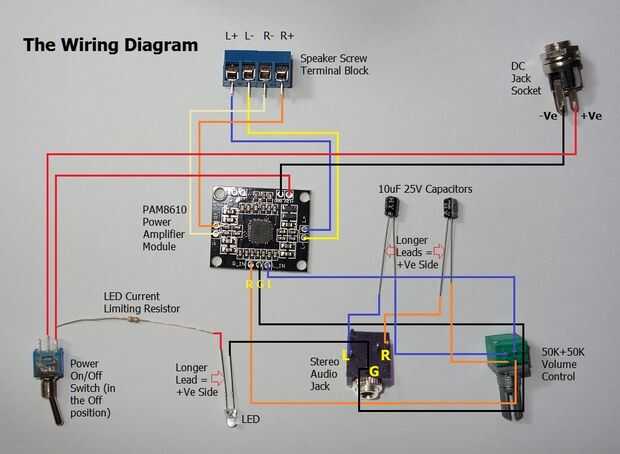

También tenga en cuenta, en mi caso, soy todo dentro de la caja de montaje y utilizando como la parte superior de mi amplificador. La tapa es la parte inferior. Esto significa que estoy trabajando en una especie de imagen de espejo para el diagrama de cableado. En uso, todos los componentes que se montan en el lado izquierdo estará en el lado derecho y viceversa. Tenga cuidado al conectar las conexiones del altavoz, si su diseño es el mismo que el mío, en el lado que se muestra en la foto, las conexiones del altavoz izquierdo están conectadas en el lado derecho y el altavoz derecho conexiones a la izquierda, por lo que cuando voltea la caja estarán en sus lugares correctos.

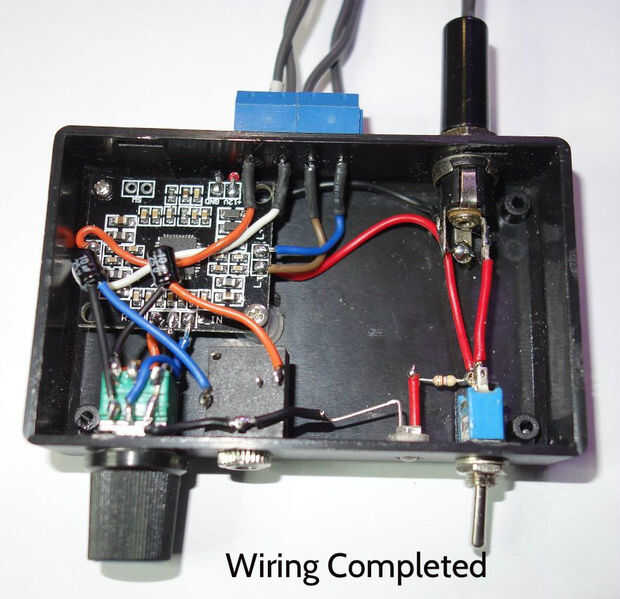

Puedes ver lo sencillo que es el cableado en la foto "Cableado terminado".
