Paso 5: Solución de problemas y precauciones después de la Asamblea
Pruebas iniciales: ahora que has completado el cableado, antes de encender o conectar cualquier cosa a tu amplificador, es mejor hacer algunas pruebas preliminares:
Tiene otro mire el diagrama de cableado junto con un amigo, si es posible y comprobar que todo coincide con tu cableado. Dulce ojos generalmente aviso cosas que no ves después de horas de trabajo en el proyecto.
Con el multímetro en la gama baja de ohmios, compruebe si hay cortocircuitos en los puntos 1, 3, 4, 5 y 6:
- Si hay un cortocircuito en el punto 1, puede soplar su adaptador tan pronto como usted conecte.
- Si hay un corto entre los pines del altavoz o entre cualquiera de las clavijas en los puntos 3 y 4 y de tierra, puede soplar el módulo amplificador. R y L son puntos no comunes así que no, bajo ninguna circunstancia, corto les juntos o conéctelos a tierra.
- Si existe un cortocircuito entre L y G o R y G en el punto 5, uno de los canales puede no funcionar cuando enciende.
- Si hay un cortocircuito en el punto 6, puede soplar su adaptador después de girar el interruptor de encendido en.
En el interruptor de alimentación (punto 2) si esperan abajo ser en y para arriba, ponga el conmutador en la posición hacia abajo y y con el multímetro en el rango de ohmios, medir la resistencia entre sus dos puntos de soldadura. Si usted consigue cualquier cosa además de cero ohmios, el interruptor puede ser invertida. Afloje el tornillo de montaje y gire el interruptor hasta que la palanca está ahora arriba. Poner en la posición hacia abajo y Compruebe la resistencia otra vez. Si aún no es cero ohmios, puede tener un interruptor defectuoso.

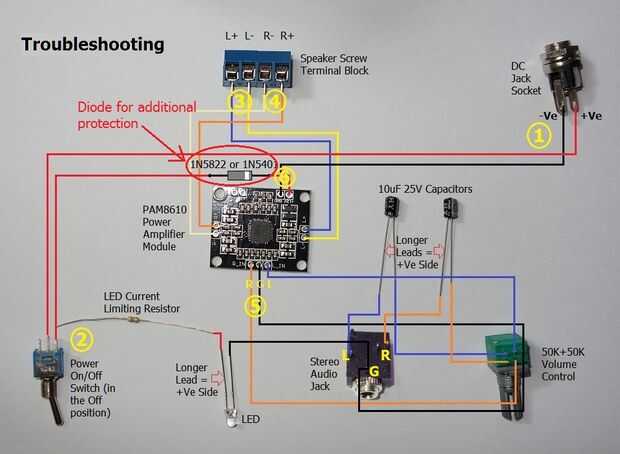

Protección adicional: como se mencionó anteriormente, puede dañar el módulo de amplificador si utilizas una polaridad diferente adaptador de CA que el amplificador está conectado para. Usted puede evitar que esto suceda mediante la adición de un único diodo en serie con la conexión positiva a la PCB. En el esquema adjunto se muestra la modificación del cableado.
En este caso cuando se conecta la polaridad incorrecta adaptador y encender el interruptor, el diodo es inversa sesgada y no permitirá que la tensión alcance el módulo amplificador. También el LED no se enciende porque es revertir parcial. Actúa, por tanto, un indicador que puede ser el adaptador de CA de la polaridad incorrecta o defectuosa.
El único problema con esta protección es que habrá alguna caída de tensión en el diodo, que es importante si su adaptador suministra exactamente 12V.
Los diodos recomiendan pueden manejar ambos 3 amperios. La diferencia está en la caída de tensión directa. Si utiliza el estándar rectificador 1N5401 que la caída de voltaje es alrededor de 0.7V así que la tensión será 11.3V o menos. Con el rectificador de la barrera de Schottky 1N5822, la caída es de solo 0.4 v a 2 amperios para tener disponible al menos 11.7V (más cerca de 12V). Por favor seleccione uno de estos diodos depende de su requisito por ejemplo si su adaptador de corriente alterna medida salida 13V (que es muy posible), una gota de 0.7V no debería importar, para que puedas usar el 1N5401.
Máximo voltaje PRECAUCIÓN: el voltaje máximo que puede manejar el módulo amplificador es 16V. Para evitar daños, Compruebe la tensión de salida real de tu adaptador de CA con su multímetro y confirmar que está muy por debajo de 16V antes de conectar.
