Paso 1: La matriz de LED de la soldadura

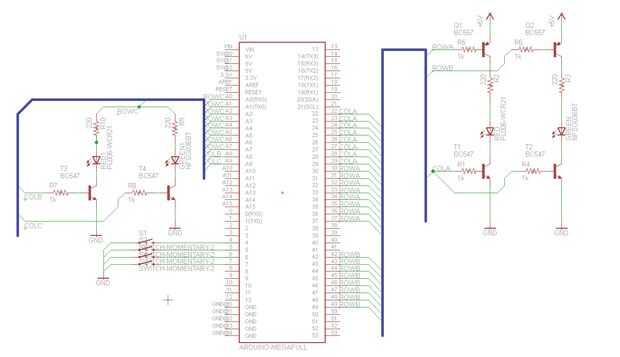

Los cátodos están conectados juntos a la COL A (columna A, no la bebida). Los ánodos están conectados a la fila A y fila B. Puede utilizar controladores de LSN, o transistores BC547 y BC557 genéricos. Utilizamos transistores, Arduino conduce la base a través de un resistor de 1K. Los transistores de las dos hileras conducen los leds a través de un transistor de 220 ohm, para una corriente de 20mA. Puede utilizar corrientes más altas ya que el brillo disminuye durante el ciclo de multiplexación. Si enciende el led para demasiado largo, corre el riesgo de quemarlo.
Las fotos de abajo indican el camino que soldar los leds. Ser paciente :-)

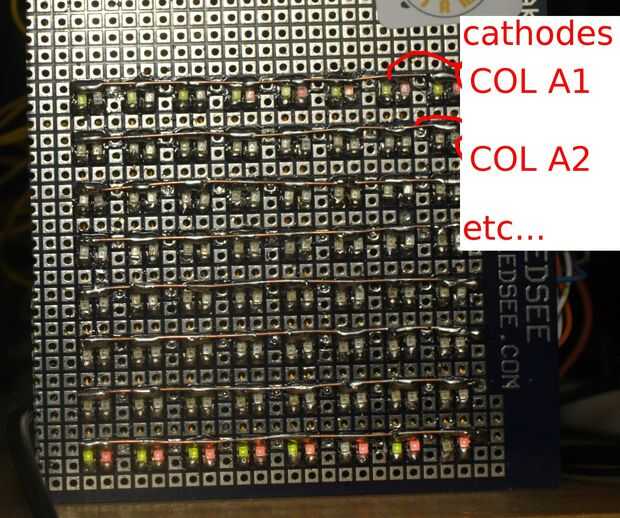

En la parte delantera, soldar entre sí los cátodos.

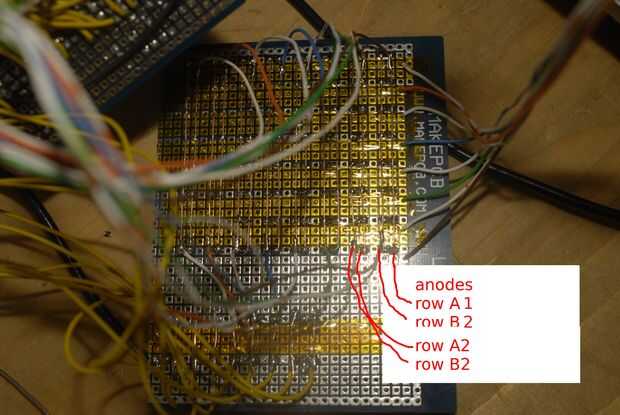

En la parte posterior, utilice cinta para aislar las columnas de cátodo e islas. Luego de la soldadura de los ánodos juntos.
