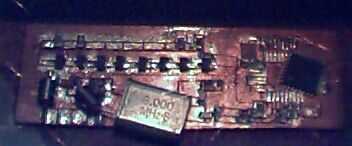

Paso 2: La placa de circuito
El único contacto que tenía la placa de circuito con cualquier electrónica moderna fue cuando fue fotografiada para que su imagen puede mostrarse en este sitio web.
Un trozo de tablero revestido de cobre fue limpiado y cubierto con etch resist (he utilizado un rotulador permanente) y el circuito integrado con abrazadera sobre él con cocodrilo clips.
Se utiliza una aguja para marcar líneas finas donde el cobre debía ser grabado al agua fuerte lejos, quita el ic y el patrón fue aprobado.
Luego la Junta se hizo el ánodo en un tanque lleno con solución de sal común con un ánodo de clip de papel enderezado y actual pasó hasta que el patrón fue totalmente grabado.
Este proceso, creo, necesita su propio instructivo y esto podría hacer si wheedled amenazado cajoled / preguntó / lo que funciona.
