Paso 10: Arduino Nano + cabeceras.
'Hacer' las cabeceras:
Fue difícil de fuente SMD femenino los encabezados en la configuración correcta para el arduino Nano, así que hice mi propio!

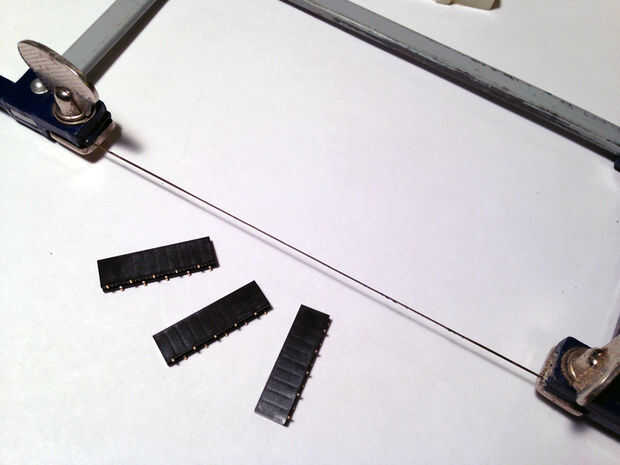

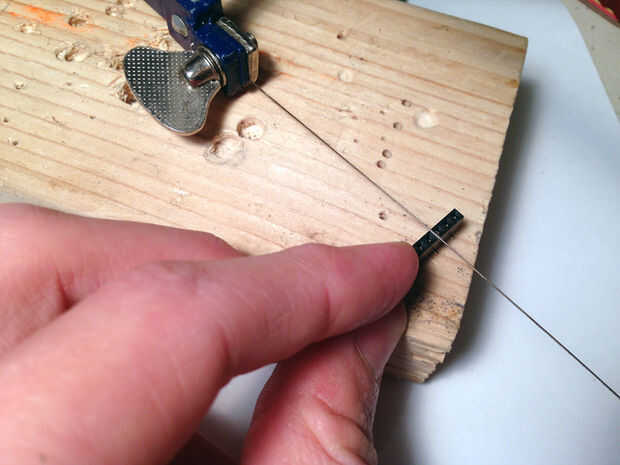

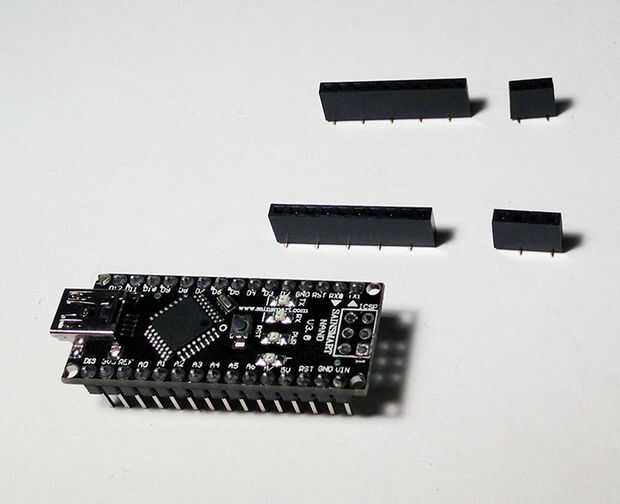

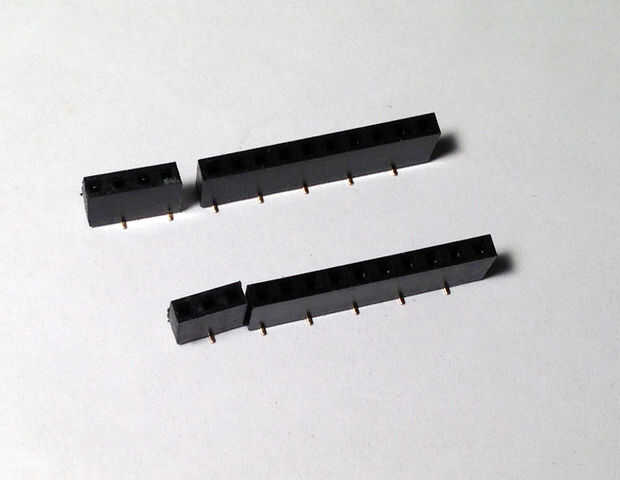

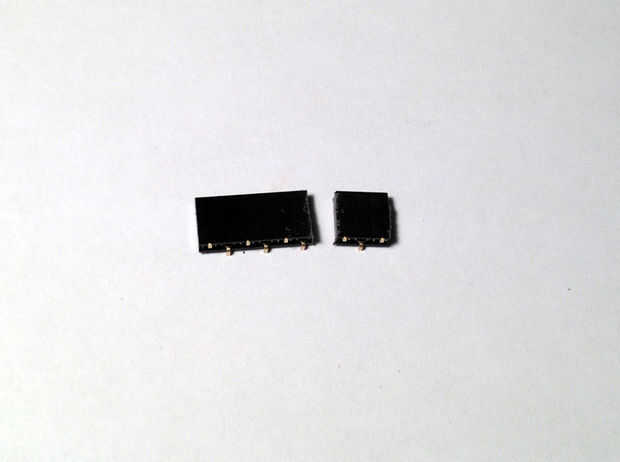

He comprado 10 posiciones cabeceras de Sparkfun (véase lista de materiales) y cortar con Sierra de joyero.
Asegúrese de reducir poco a poco - le ayudarán a mantenerse constante y menos tiempo tratando de limpiar los cortes con papel de lija.
Los cabezales de soldadura:

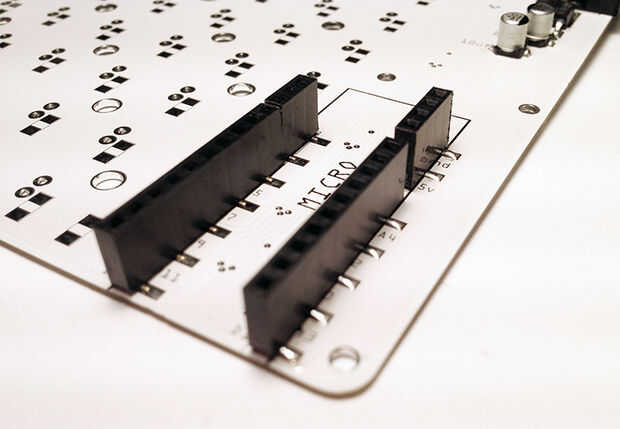

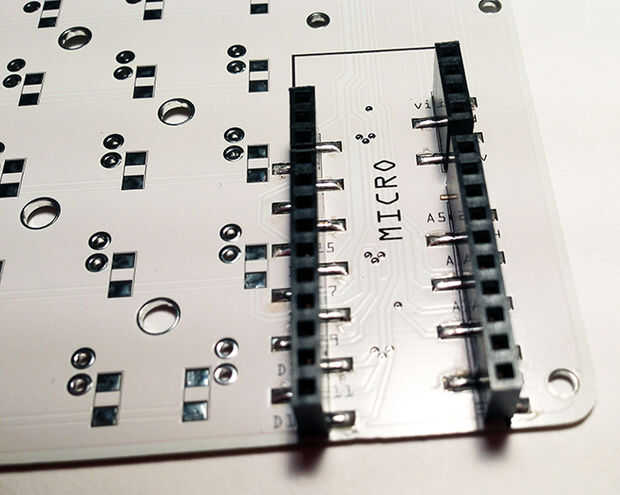

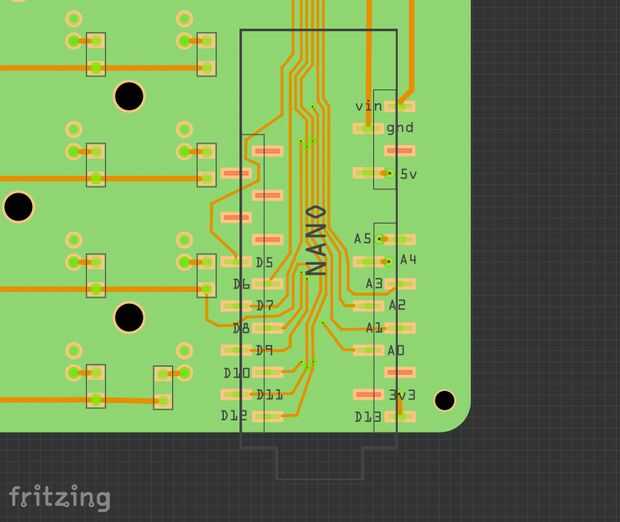

Una vez que se cortan sus cabeceras, y que ha hecho que Alinee correctamente con los pads con "MICRO" en la tarjeta cubecube, estás listo para soldar.

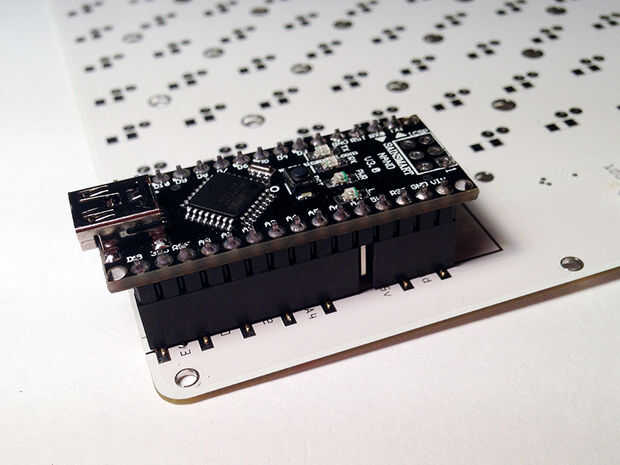

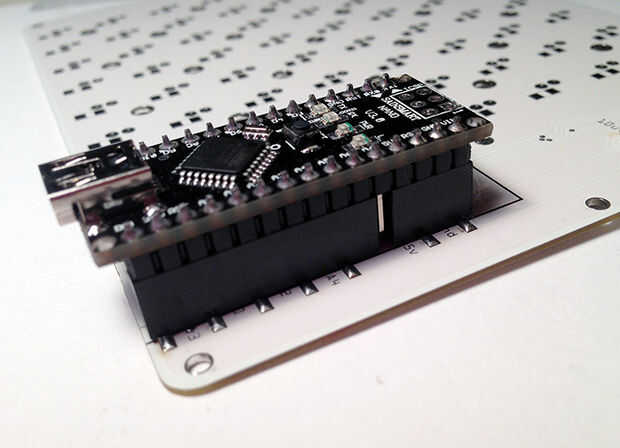

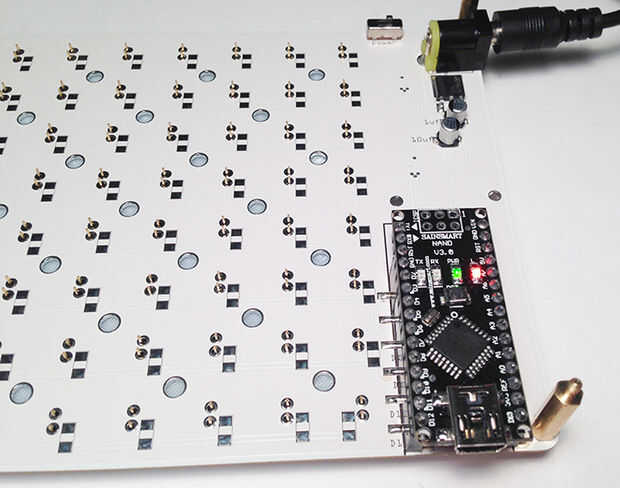

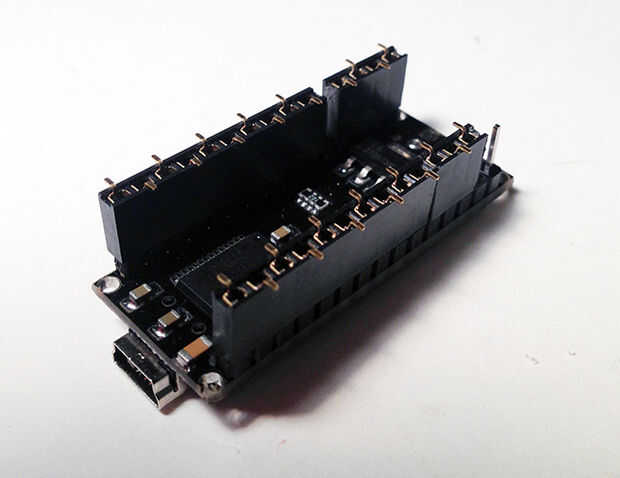

Con las cabeceras mujer empujadas en los encabezados de macho en el Nano, coloque el Nano sobre las pastillas correctas en el tablero Cubecube (ver imagen).
La soldadura de los cables de exterior, luego retire (con cuidado) el Arduino Nano de los headers hembra por lo que se puede soldar el interior rastros. Cuando todo se suelda, relplace Arduino y ya está listo para pasar!
