Paso 8: El circuito regulador de voltaje.

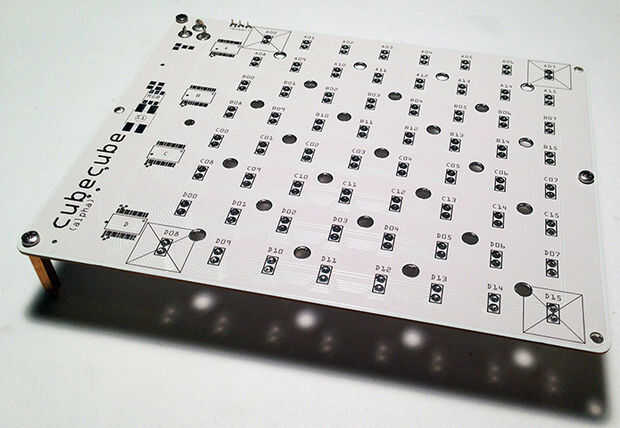

El primer paso de llenar el tablero del circuito Cubecube es el circuito regulador de voltaje.

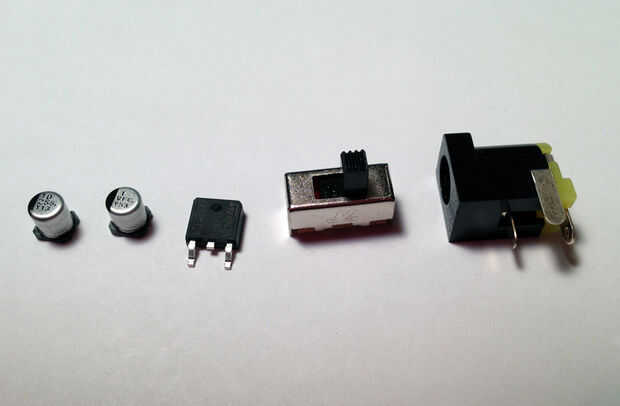

Había iniciado por el conmutador deslizante, gato de barril y regulador de la soldadura, luego agregó los condensadores. Tenga cuidado para asegurarse de que los tapones están correctamente colocados y orientado, como en la foto!
En su mayor parte, Cubecube puede ejecutar directamente desde el puerto USB en mi laptop. La fuente de alimentación externa es una precaución extra (que recomiendo) para evitar que el sistema acaparando demasiada cantidad de preciosa energía del USB del ordenador.

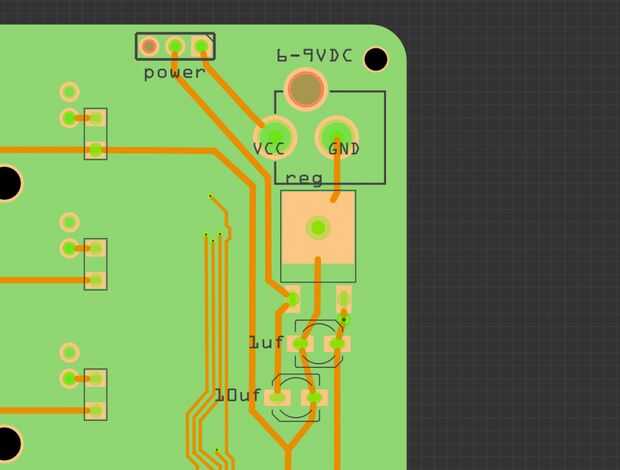

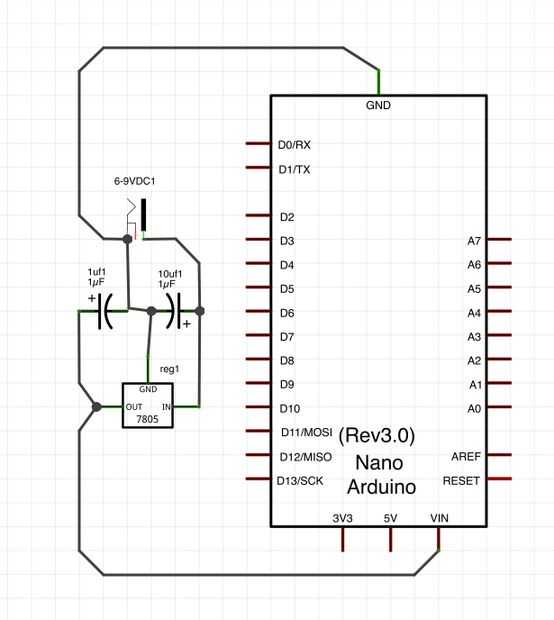

El circuito regulador consta de un chip regulador de 5v de montaje en superficie y dos condensadores electrolíticos de filtros (estas tenga ruido eléctrico en los circuitos analógicos al mínimo!) Un barril de DC jack se conecta a la fuente de alimentación (recomiendo una fuente de 6-9v - que menciono en la lista de materiales funciona muy bien!) y el interruptor se abre y cierra el circuito de alimentación externa.
