Paso 4: Armar el hardware

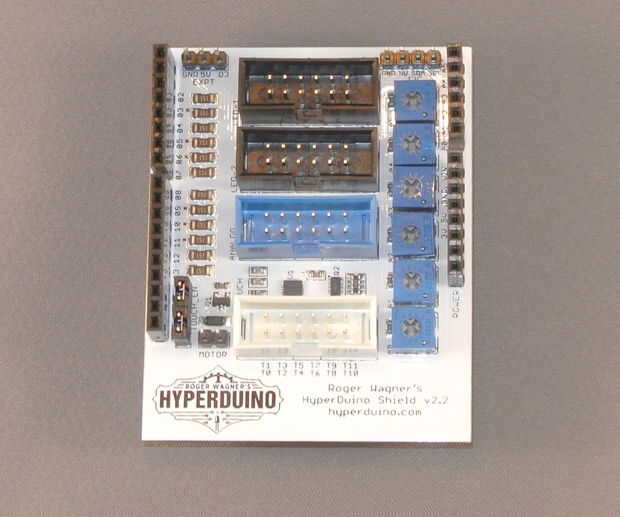

Busca en la parte superior de la pantalla de HyperDuino, usted verá dos conectores negros, un conector azul y blanco. Los conectores negros se utilizan para salidas digitales: por ejemplo, LED. Nos no va a utilizar, así que si usted quiere aprender cómo funcionan, el sitio web de HyperDuino proporciona toda la ayuda que necesitas. El conector inferior blanco está diseñado para sensores de tacto que cuando una persona ha tocado una superficie metálica conectada a cualquiera de estos pines. Normalmente, puede utilizar 12 sensores de tacto en un solo proyecto. Una vez más, nos no va a utilizar en nuestro CubeSat, a menos que usted quiere saber si alguien en un paracaídas viene pasado su satélite Globo lanzado ha acaparado el dispositivo!
Deja el conector azul que es donde agregas tus sensores analógicos de luz y temperatura. En particular, utilizamos A0 entrada analógica (los pines de la derecha) y A1 (los dos pasadores junto a estas).

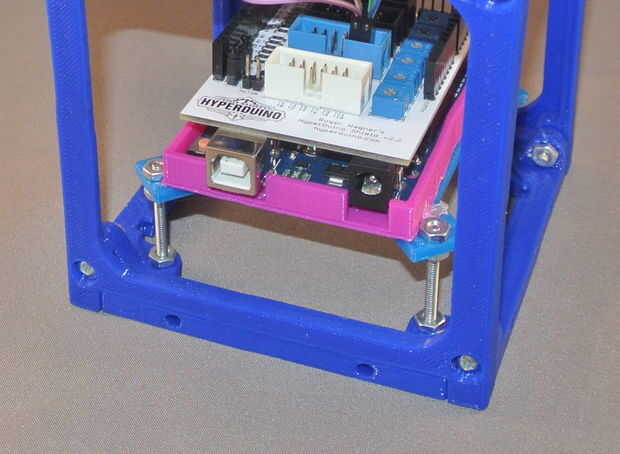

Todo para la base de la instalación es bastante fácil. En primer lugar, suponiendo que está utilizando el Arduino impreso 3D marco, asegúrese de que el escudo de la HyperDuino se monta en el Arduino. La estructura de plástico que contiene todo, sólo se ajusta en la parte superior de la placa inferior entre las tuercas 4-40. Debe encajar en su lugar. Una vez que hayas hecho esto, usa una pistola de pegamento para sujetar todo a la placa base.
El espacio debajo de esta placa base es donde le pones la batería si está utilizando una conexión inalámbrica al ordenador. Si se conecta mediante un cable USB, ninguna batería necesaria ya que el Arduino y HyperDuino su energía del cable.

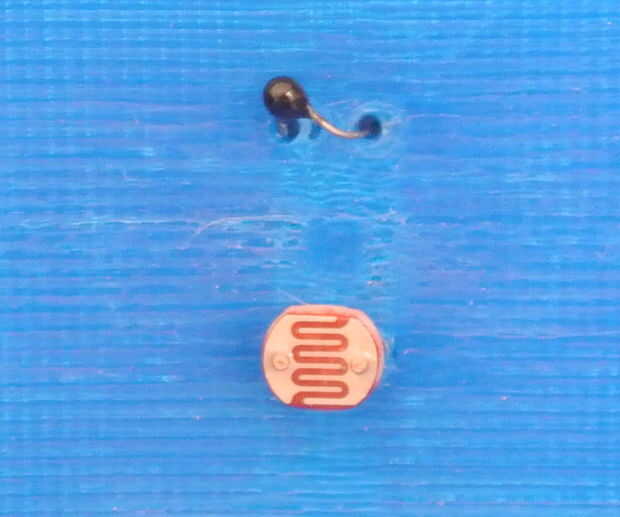

La fotocélula y termistor tienen 2 cables. El termistor se parece a una pequeña cantidad de plástico negro, y la fotocélula tiene un patrón metálico en la parte superior. Coloque los cables para cada uno de éstos a través de los agujeros a la placa superior y extender los cables separados para mantener dichos componentes en su lugar.
Ahora esto es donde la cinta viene bien! Utilice una pequeña tira de este para sujetar los cables a la placa, dejando los extremos del cable libre.
Ahora tenemos que conectar estos sensores a la HyperDuino. Para ello, tome cuatro cables de puente de hembra a hembra de 10 cm. Ponga un extremo de cada uno de los cuatro cables de los sensores. Los cables de la fotocélula son lo suficientemente densas como para hacer una buena conexión, pero los cables desde el termistor pueden ser flojos. Si este es el caso, empuje cada cable en la medida en que se pueda y la conexión a la placa base de la cinta. Si quiere lujo, a los cables de puente masculino femenino y la soldadura de los pines macho a los cables en el termistor. Los lados femenino irá a la Hyperduino.
Ahora para el paso final! Tomar los extremos sueltos de los puentes de la fotocélula y enchufe uno en el pin de la parte inferior derecha del conector azul. A continuación, conecte el otro cable el pin justo por encima de aquél. Esto conecta la fotocélula para la conexión analógica, A0. Repita este proceso con los cables de dos puente del termistor, se conectan a los pines justo a la izquierda de los pines utilizados para la fotocélula. Esto conecta el termistor para conexión analógica A1.
Excepción de conectar una batería y una capacidad inalámbrica a su CubeSat (para ser explorado en un Instructable más adelante), listo ensamblar el hardware!
