Cubierta de asiento de seguridad electro estática de descarga (ESD) (3 / 4 paso)

Paso 3: El conductor.

Su funda no hace ningún bien si no conectar a tierra al sistema de tierra en su banco de trabajo.  Todo su equipo de seguridad ESD debe estar en el mismo potencial.  Tendrás que construir un cable para enchufar la cubierta de asiento de la red de tierra.

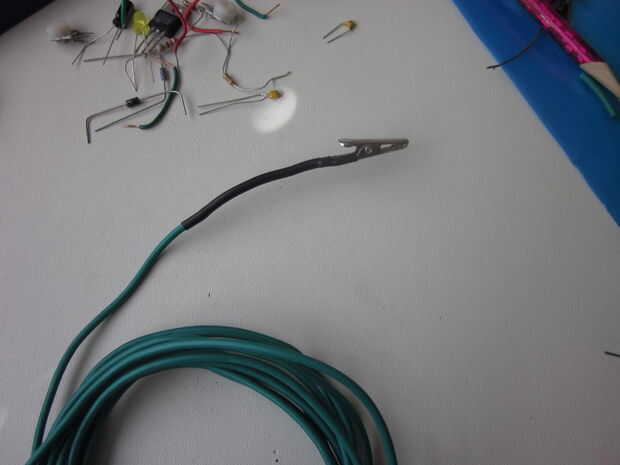

1) tomar un pequeño (5 pulgadas, más o menos) longitud de cable verde y un cocodrilo clip a un extremo de la soldadura.  Sobre la conexión del encogimiento del calor.

2) en el otro extremo de la pequeña longitud de alambre de la soldadura de un terminal de la resistencia.

3) corte un trozo largo de alambre (6 pies o menos) y un extremo de él al otro extremo de la resistencia de la soldadura.

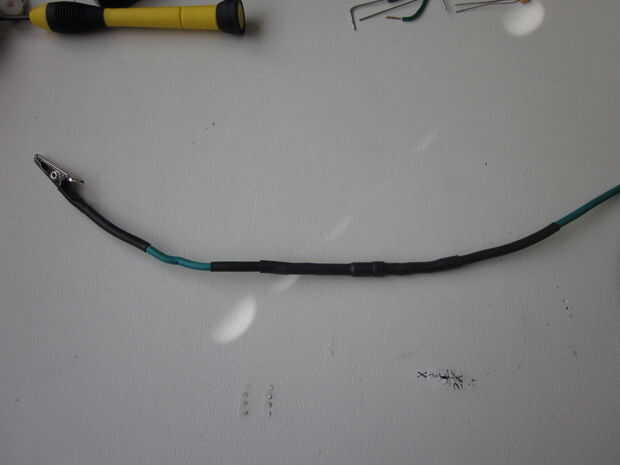

4) alrededor de la resistencia para aliviar los empalmes de la soldadura de tensión del encogimiento del calor uso.

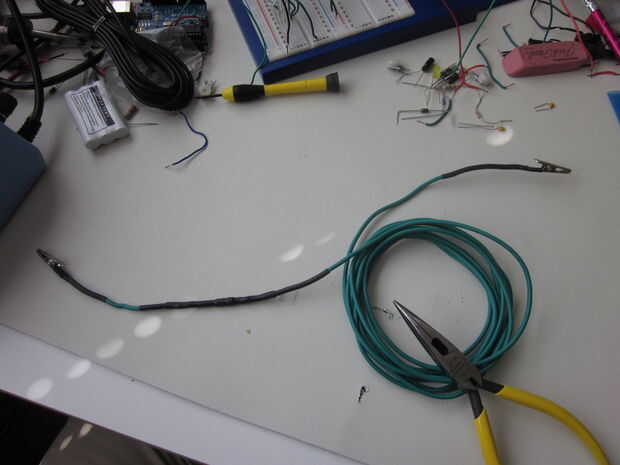

5) en el otro extremo del alambre de la soldadura la segunda pinza.  Asegúrese de hacer su encogimiento del calor antes de fijar la pinza.  Si olvidas tendrás a este paso y se arrepentirá en ti mismo.  Si el sistema de puesta a tierra utiliza conectores de tipo banana entonces no dude en usar un enchufe de plátano aquí en su lugar.

6) prueba el cable usando el óhmetro en el multímetro.  El cable debe tener la resistencia del resistor incorporado en el cable.
