Cubierta para proteger la cámara Gopro HERO3 (1 / 5 paso)

Paso 1: El frente

Medir la anchura y la altura de la cubierta. Algo alrededor de 72 x 56 mm. Cuando dibujo la línea de corte en el acrílico agrega algunos extras "mm" a la altura que se superponen el mecanismo de bloqueo negro y un poco de la parte inferior. Añadir algún extra "mm" para que la espuma (agregué unos 2mm) y la longitud de los lados (2x5mm).

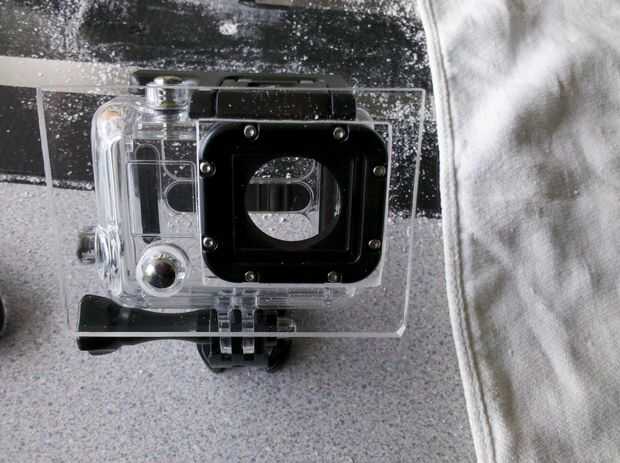

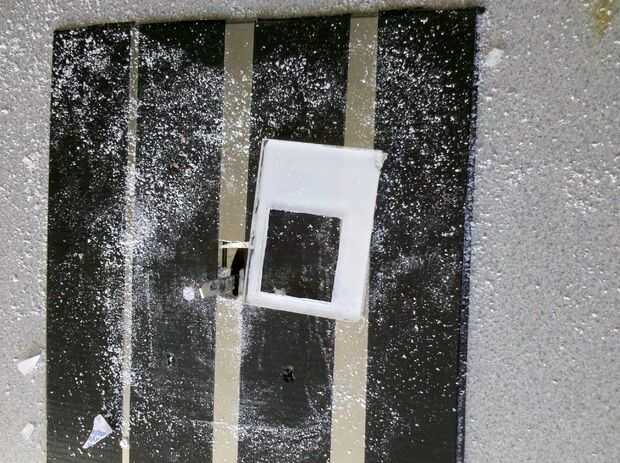

Ahora Mida las dims del "rectángulo redondo negro" que cubre la lente. Debe ser como 43.5 x 39 milímetros. Ahora cuando trazar las líneas para el "rectángulo negro" colocarlo como 6-8mm del lado más largo del acrílico (en la foto es la parte inferior)... y 7mm del lado más corto. El 7 mm cubre del lado que va cubriendo la vivienda y 2mm para la espuma de 5mm. Una vez que tengas eso, taladre un orificio u orificios en el rectángulo y cortar con la sierra caladora. Una vez cortadas, puede que necesite para archivo/ajustar algunos de los lados por lo que caben en la caja.

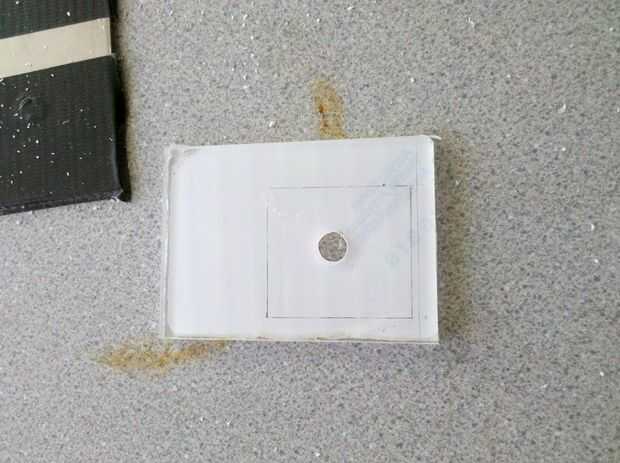

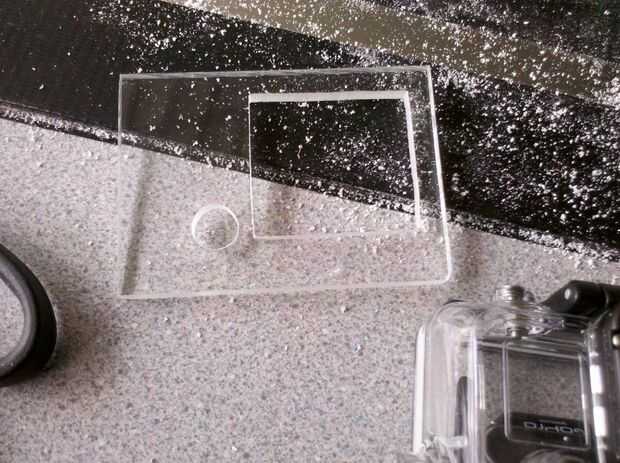

Cuando usted corta este rectángulo hacia fuera, coloque el cristal en la vivienda y determinar el posición de centro del botón. Ayuda, cuando retire la película protectora del cristal para que pueda verlo, hacer un punto y utilice una broca de 12mm para hacer el agujero. Una vez que haga que, se puede jugar con el rectángulo - presentar algunos bits y piezas, así que se ajusta muy bien. Recomiendo no muy apretado, ya no quiero minas "wable".
