Cubo de 5 x 5 x 5 leds 74hc595 x 4 (2 / 5 paso)

Paso 2: Conectar led piernas

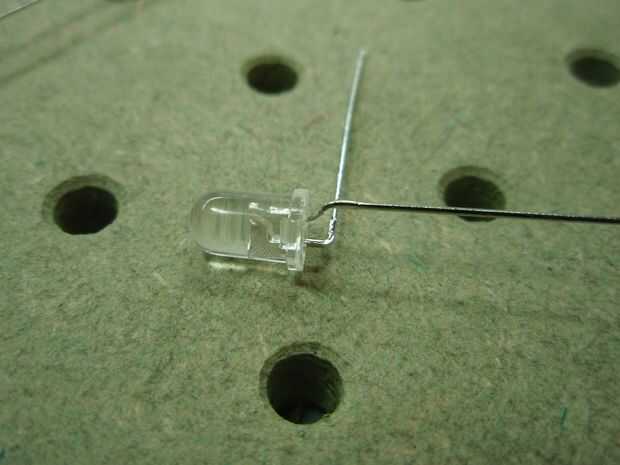

total de 125 leds 3mm puede ser de cualquier color. He utilizado leds azules. Pedí de Ebay que es la manera más barata. La pierna más larga siempre es ánodo y la pierna más corta es cátodo. seguro que todo llevó que ambas piernas no son touch mutuamente ánodo y cátodo o no funcionará.

Haz dos Clip del cocodrilo del cocodrilo uno de cátodo y otro para el ánodo con una resistencia de 200 ohmios.

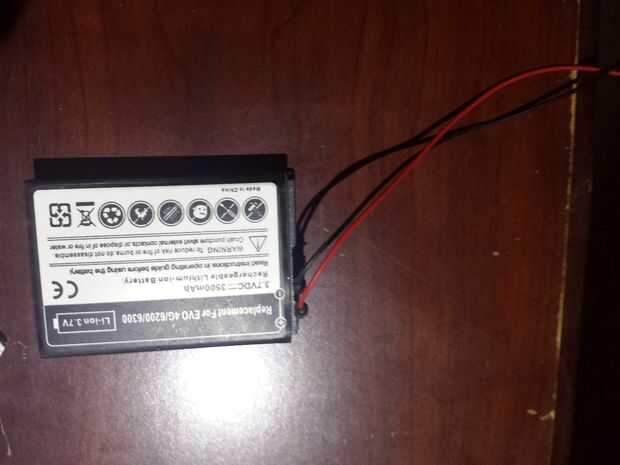

Estoy utilizando recarga de 5 voltios desde el teléfono viejo (versión Android 1.0 EVO en 2010)

el volt adelante led azul es de 3.3 voltios y de 24 miliamps(mA) y la salida de recarga es de 5 voltios que no desea sin una resistencia será frito el led.

Ley de ohm siguientes

Voltaje (V) = corriente (I) * Resistance (R)

Potencia (P) = voltaje (V) * corriente (I)

Compruebe hacia fuera de la ley de ohm

5 voltios 24 miliamperios es resistencia 208. He utilizado resistencia 200 su número lo suficientemente cerca. Es costumbre fritos rápidamente.

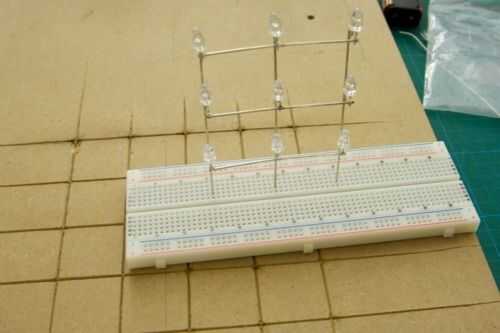

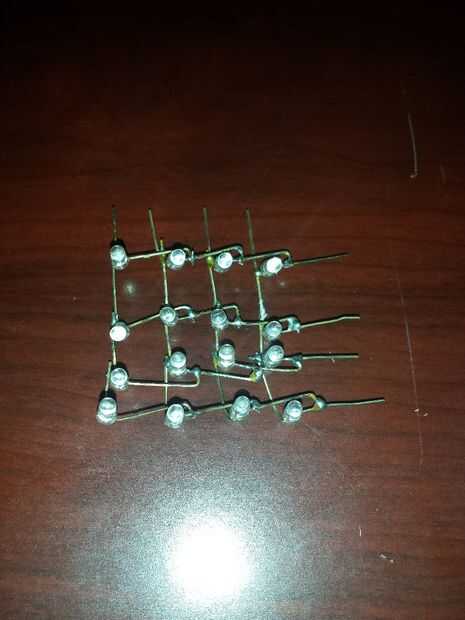

comprobar después de soldar toda matriz de las piernas ver si hicimos propiedad conectado. Si la costumbre llevada enciende luz se más fácil la reanudación antes de añade otra capa.
