Cubo de 5 x 5 x 5 leds 74hc595 x 4 (4 / 5 paso)

Paso 4: Registros de cambio y componentes electrónicos

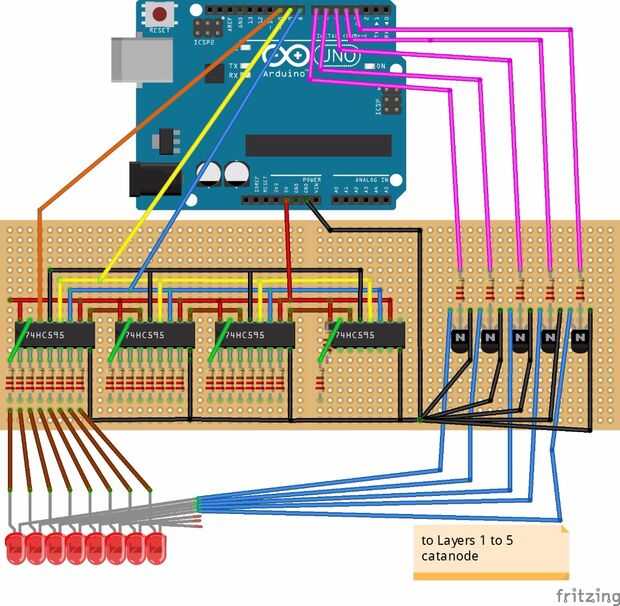

He subido la imagen de Fritzing.

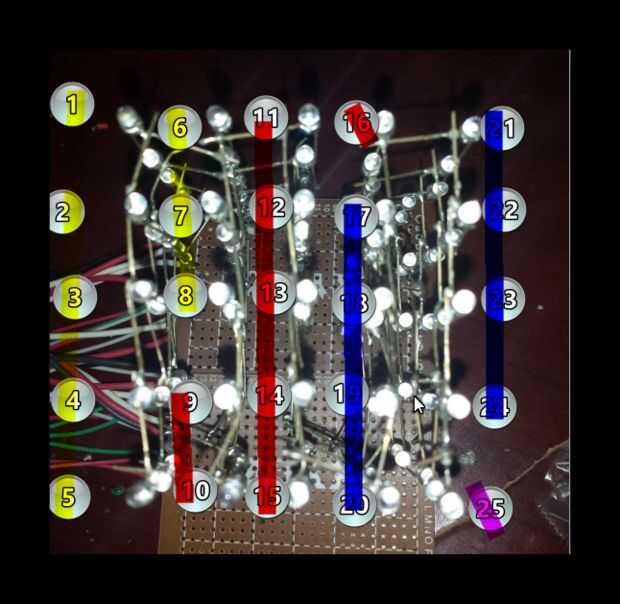

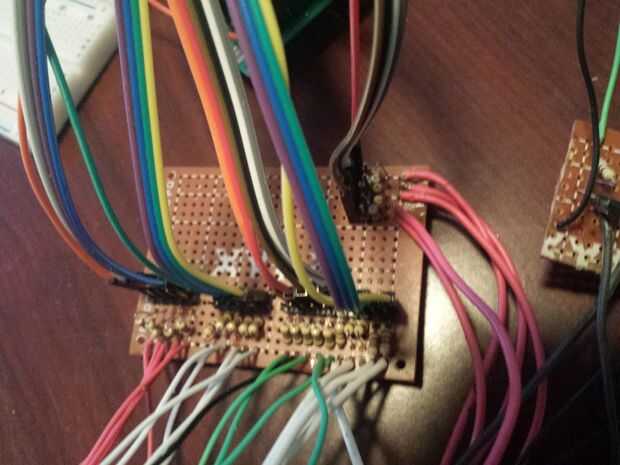

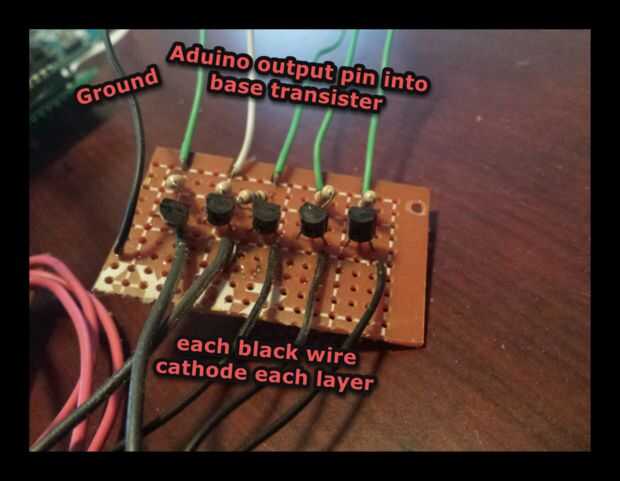

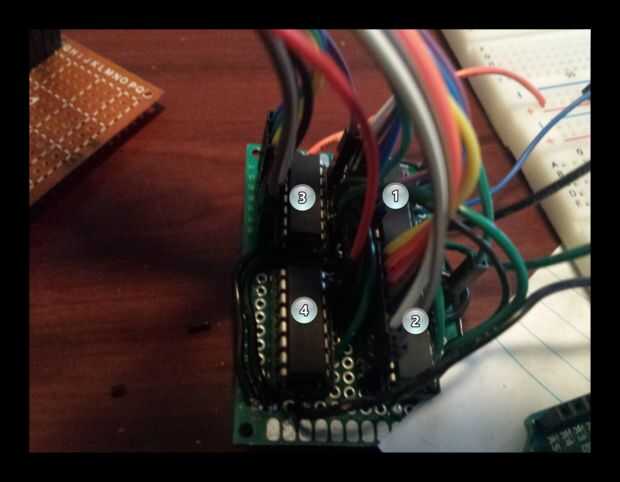

El registro de desplazamiento sólo tienen 8 pines. Tengo color resaltar para los pernos. Espero que las fotografías le ayudarán a entender mejor imagen.

1 a 5 es ir a cambio amarillo

6 a 10 es ir a cambio de amarillo y rojo cambio

11 a 15 es ir a cambio roja

16 a 20 es ir a cambio roja y blue shift

21 a 25 azul cambio y cambio de color de rosa
