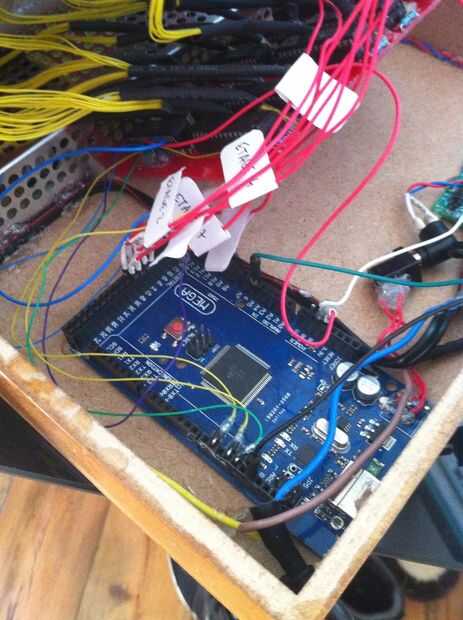

Paso 10: Conectar al Arduino

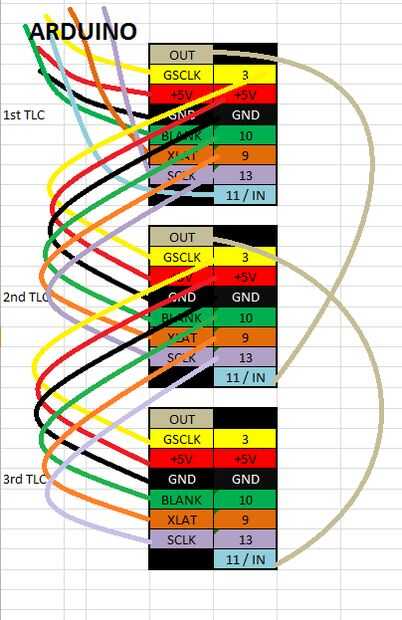

Aquí el diagrama para conectar los 3 PCB de TLC en el Arduino Uno
Nota; EN PIN del PCB primero en la salida de la segunda placa
EN PIN del PCB en la salida de la tercera placa segunda
El resto de los cables conectados entre dos PCB
TLC5940 - ARDUINO
GSCLK Pin 3
+ 5v + 5v
GND GND
Pin en blanco 10
XLAT Pin 9
SCLK Pin 13
EN el Pin 11
1 nivel: Pin 40
Nivel 2: Pin 41
Nivel 3: Pin 42
Nivel 4: Pin 43
Nivel 5: Pin 44
Nivel 6: Pin 45
Nivel 7: Pin 46
Nivel 8: Pin 47
Actualización 17/05/2015 ***

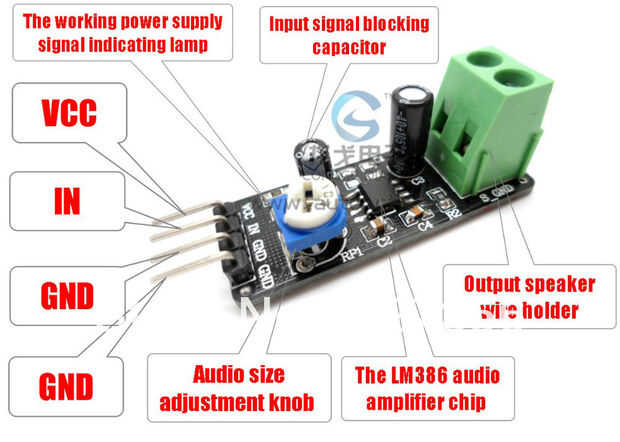

Agregar el módulo LM386 para Arduino

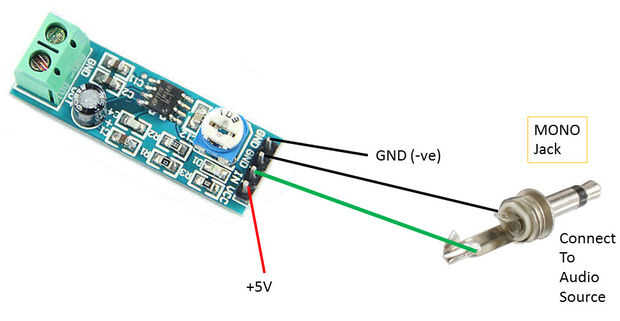

LM386 Arduino Mega
1 GND GND
VDD + 5v
EN el pin 1 del conector de audio o mic
2 º 2 GND pin de conector de audio o mic
A A5
GND GND
