Paso 3: Montaje de LEDs - montar los LEDs juntos
Ahora tienes tu 512 LED listo para ir!
Plantilla: Aproximadamente 8mm de espesor, 20 mm espaciamiento entre cada LED 64 agujeros de 5mm de diámetro.
Es mejor si usted podría hacer esto con máquina CNC como yo ;)
Tomar la plantilla, comenzar primero en la parte inferior derecha (Pic1).

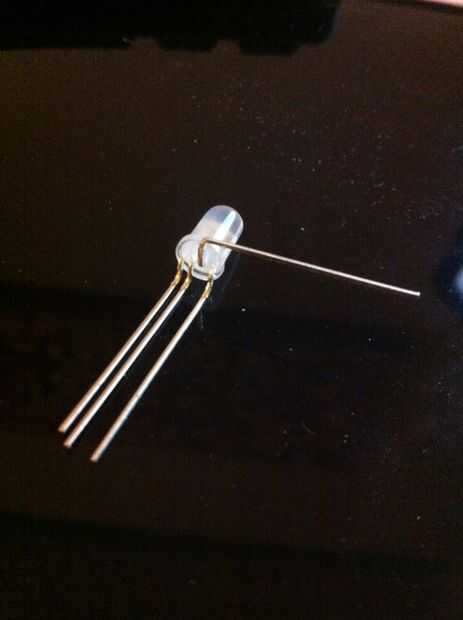

Para el primer raw, vamos hacia arriba, y el ánodo será otra vez a soldar en la parte inferior de la curva uno (Ilustración2, Pic3, Pic4).
Soldar los LEDs uno a uno.
El primer raw es completa, en segundo lugar se continúa con la parte superior de materia prima, en la dirección izquierda. (Pic5)
Usted podría cortar un poco el ánodo.
Luego siguen todos los raws cayendo.
Cuando un nivel se completa tienes que probar todos los LEDs (que sería estúpido si uno en el centro del cubo no funciona: s): poner 3v en el ánodo y con el suelo tocar las 192 patas. A veces tienen no el mismo brillo, se podría sustituir por otro. (Pic8)

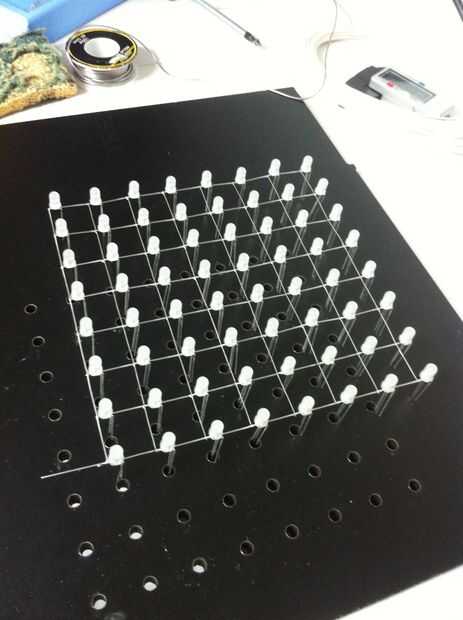

Para terminar le podría fortalecer el nivel de adición de un alambre recto entre cada materia prima (Pic7). Soldadura en cada pata del ánodo.
¿Borring? Que tienes que hacer esto 8 veces! =)
Es sólo el comienzo! ^^
