Paso 5: Costumbres PCB
Para que sea más fácil elegir que hacer aduana PCB.
Lo hago con el software KiCad.

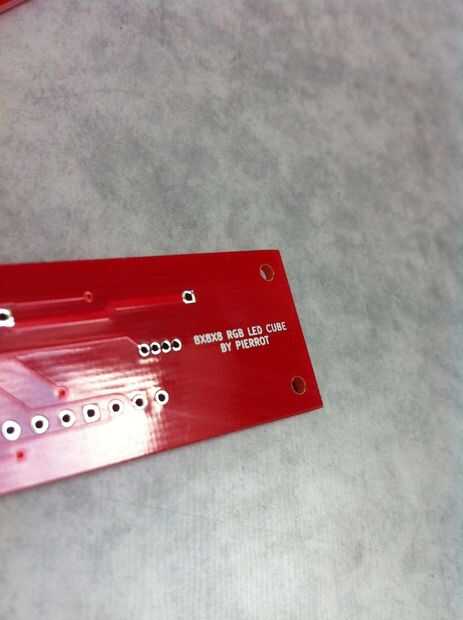

Les dejo archivos Gerber si usted quiere hacer lo mismo, he añado algunas modificaciones en Rev1.0.
Usted podría hacer en la th como yo, es un gran sitio web, puedes elegir el color del PCB, alta calidad y barato. (Tenga cuidado de gastos de envío con DHL) Elegir más barato poste de HK.
O usted podría ver esquemas, si quieres hacerlo en junta universal.

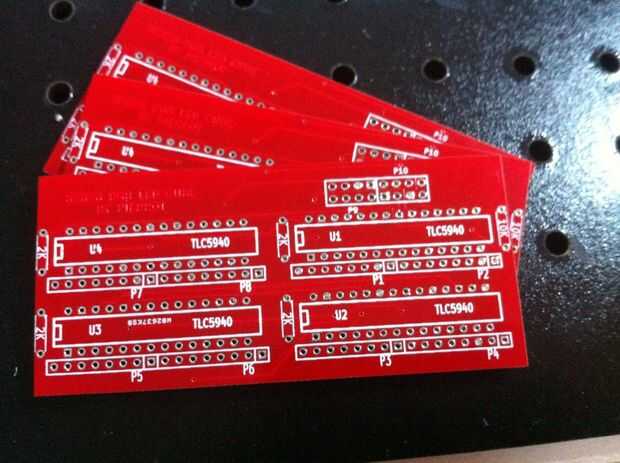

Necesita 3 PCB para TLC5940 y 8 para la conexión del soporte de LEDs.

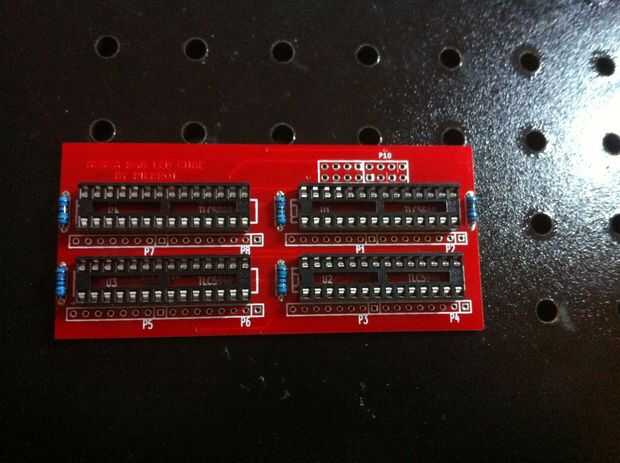

A continuación puede soldar todos los componentes,
-TLC5940 son en DIP28 (U1, U2, U3, U4)
-Escoger 1.8kohm resistencia en lugar de 2kohm (R1, R2, R3, R4)
-resistencia de 10kohm debe ser lugar sólo en la primera placa (R5)
Desemparejamiento del condensador sobre el Pin 21 y 22 (opcional).

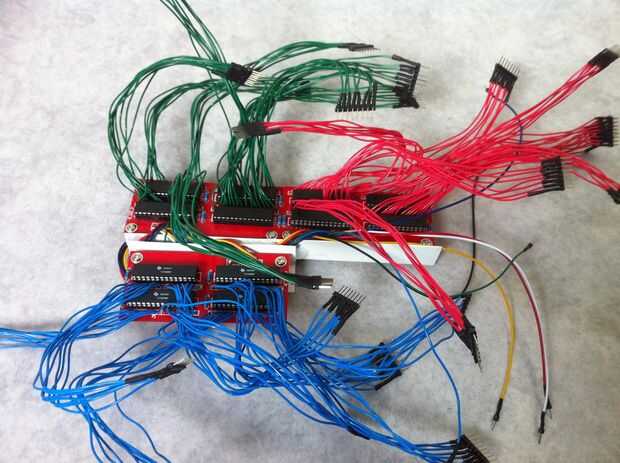

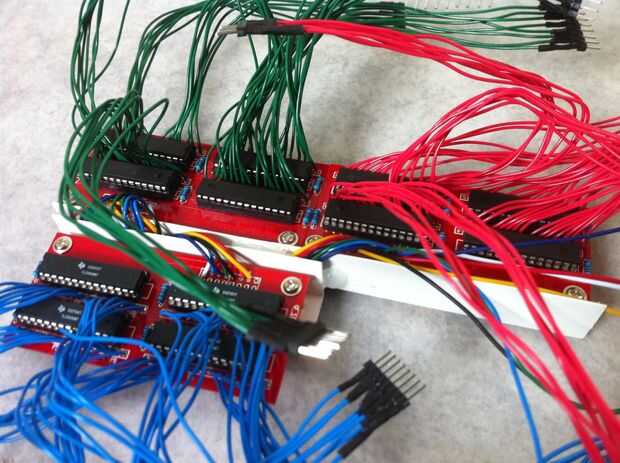

Ahora se conectan los tres TLC5940 PCB. "Fuera" de la primera placa en el "In" de la segunda, etc.... y todos los demás cables conexión entre uno y dos del tablero y dos y tres del tablero.

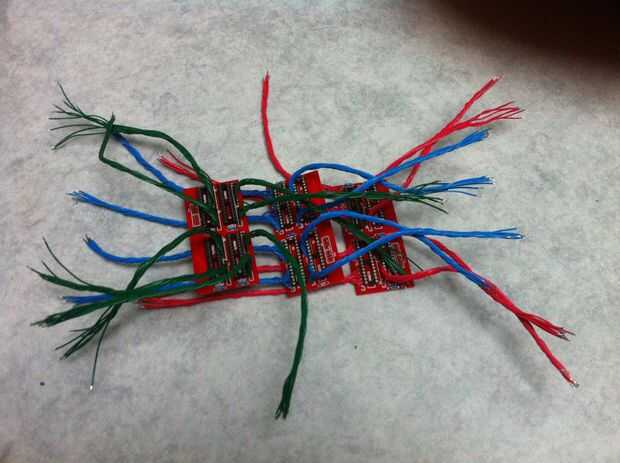

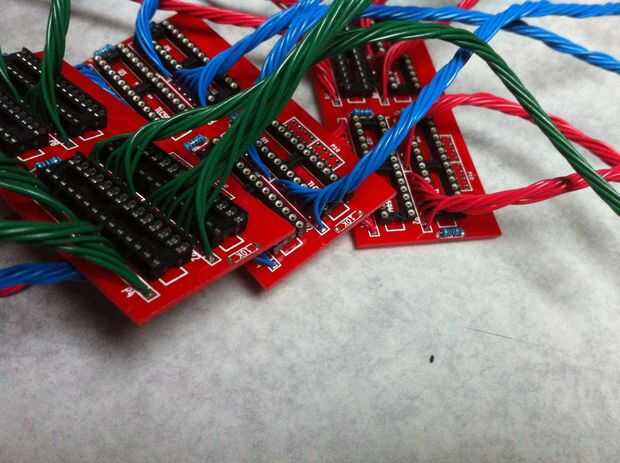

Para finalizar agregar el cable a las 16 salidas de cada TLC, uno tablero = un color. Puede usar puentes de tablero masculino o con pin header macho como yo.
