Cubo de 8 x 8 x 8 RGB llevado por Pierrot (6 / 11 paso)

Paso 6: El cuadro

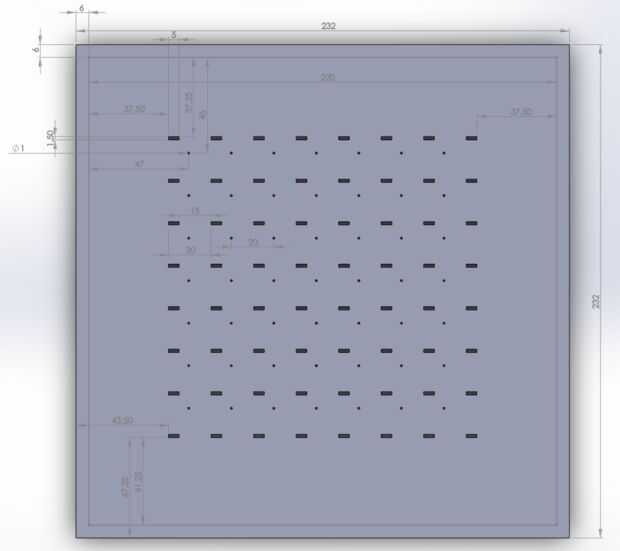

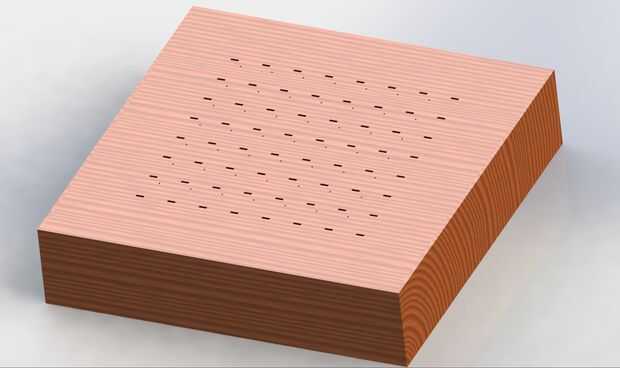

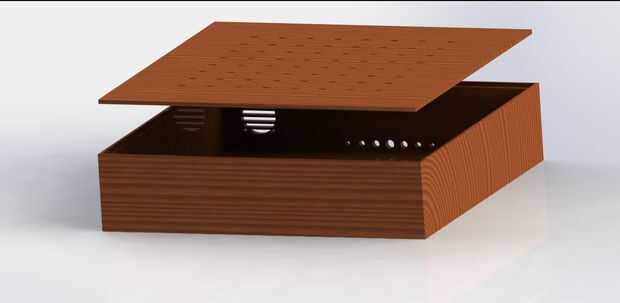

Dibujé los planos de la caja con Solidworks 2014.

Se realizó con una máquina CNC.

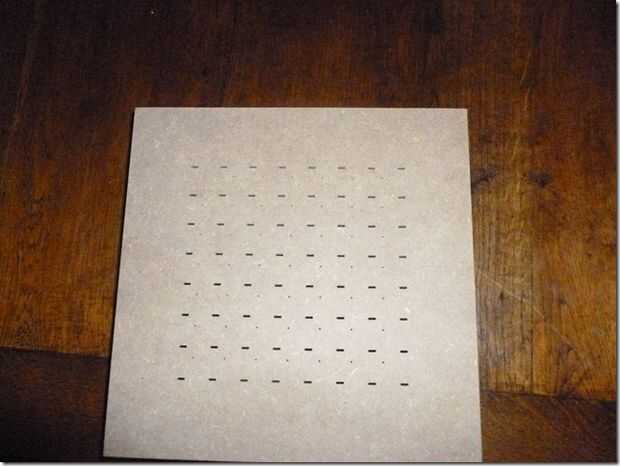

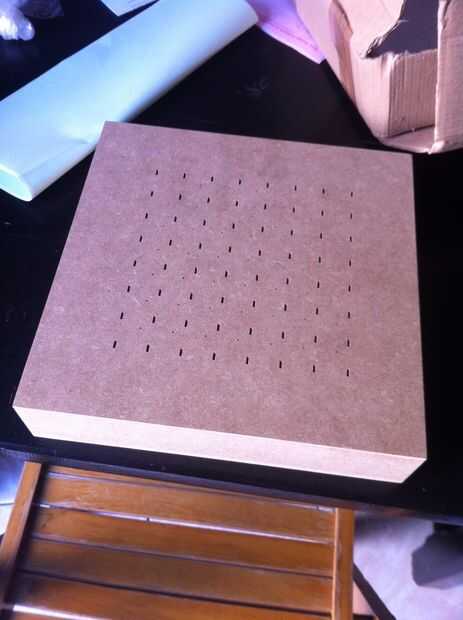

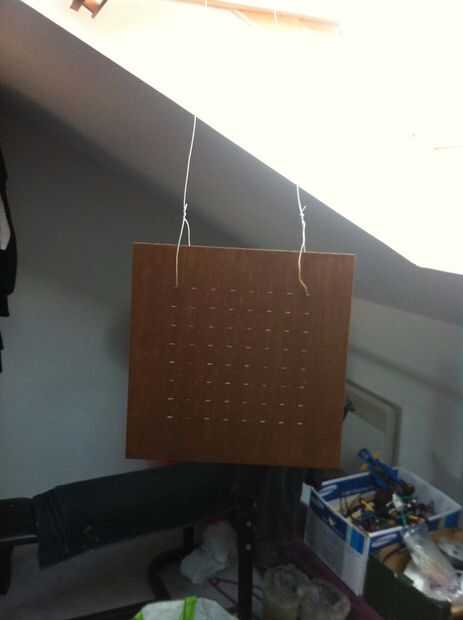

En la parte superior se perfora la tapa para poner la estructura de LEDs.

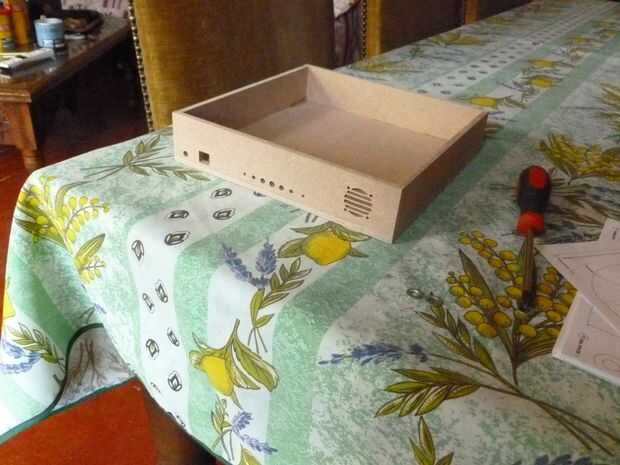

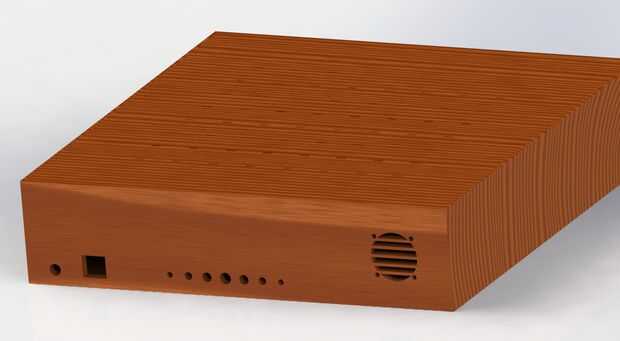

En la parte posterior hay:

-un orificio para extraer el calor con el ventilador pequeño

-un orificio para colocar el cable de alimentación

-un orificio para poner el cable USB para Arduino

-algunos agujeros para agregar interruptores u otros en el futuro

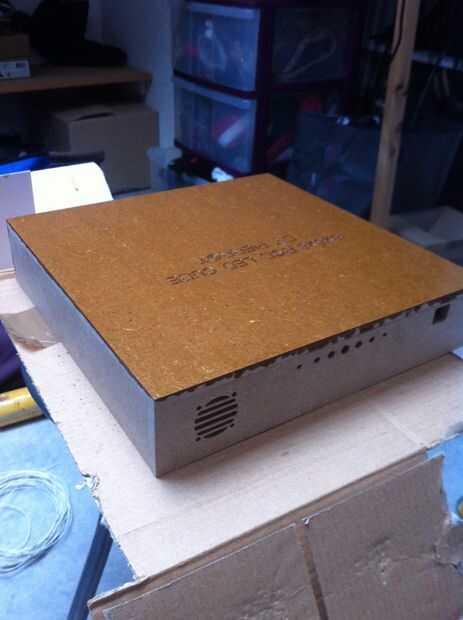

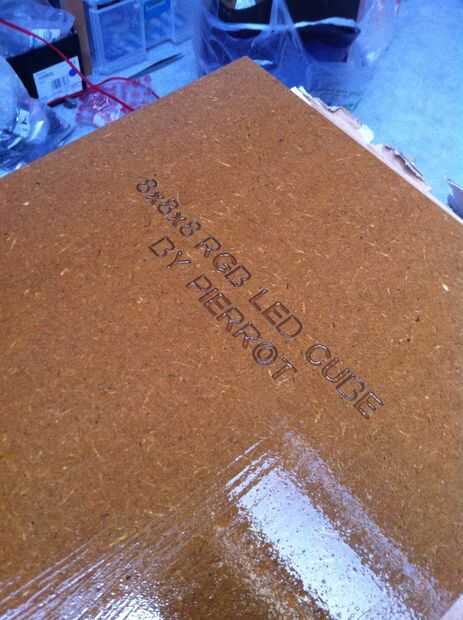

En la parte inferior una engravure personal.

Puede pintar el cuadro y lo barniz.
