Cubo de 8 x 8 x 8 RGB llevado por Pierrot (7 / 11 paso)

Paso 7: Montaje de la cubierta

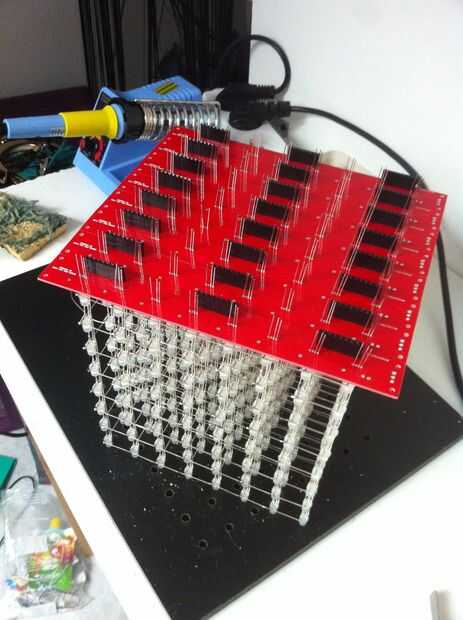

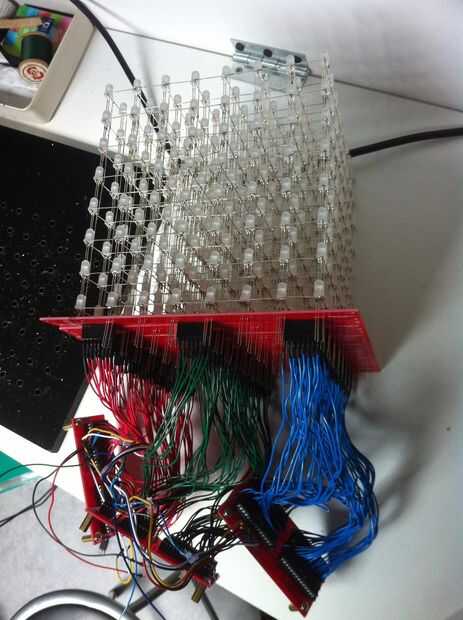

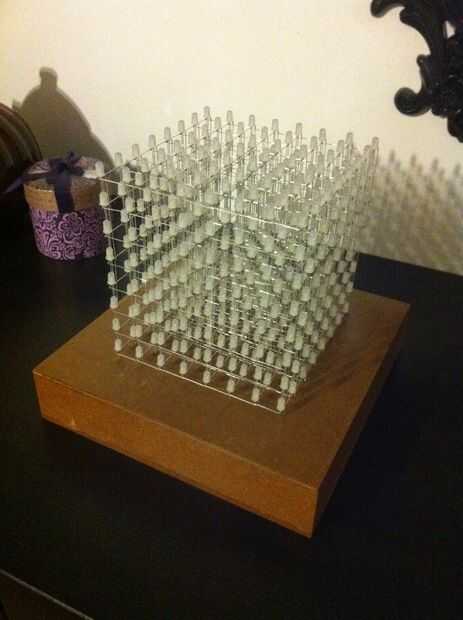

Vamos a la Asamblea el LED estructura en la parte superior de la caja de la aduana PCB.

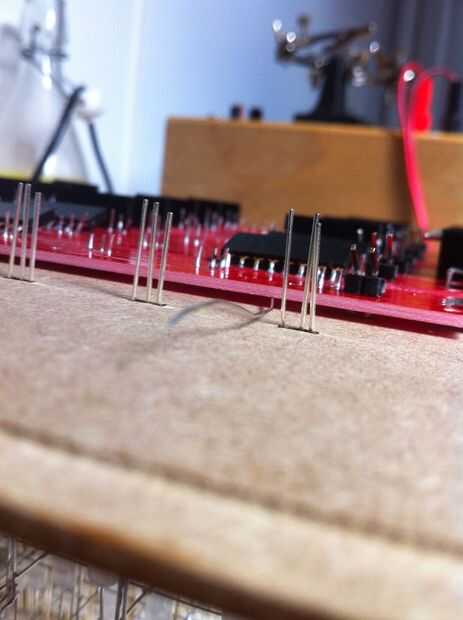

-Poner la tapa a través de su estructura.

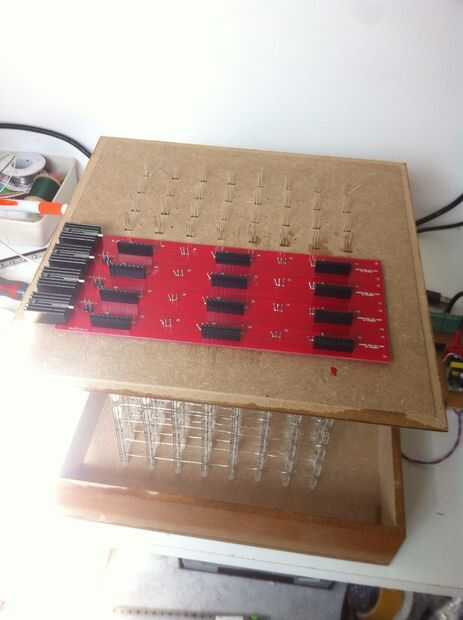

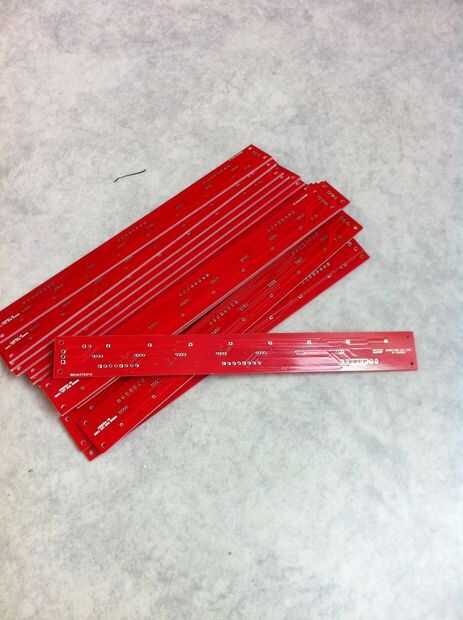

-Añadir un cable por nivel (+) y ponerlo en un pequeño agujero en la tapa para conectar en la placa, el primer nivel en el PCB del primer, el segundo nivel en el segundo PCB, etc....

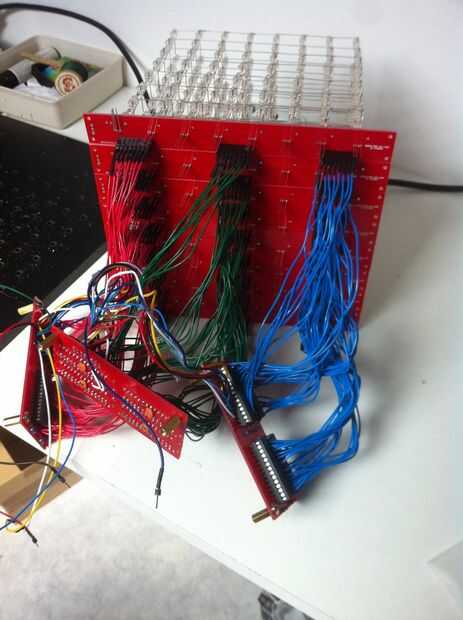

-Todos los leds tienen que ser conectados en la placa, tenga cuidado no debe ser un error acerca de agujero (uno no está conectado).

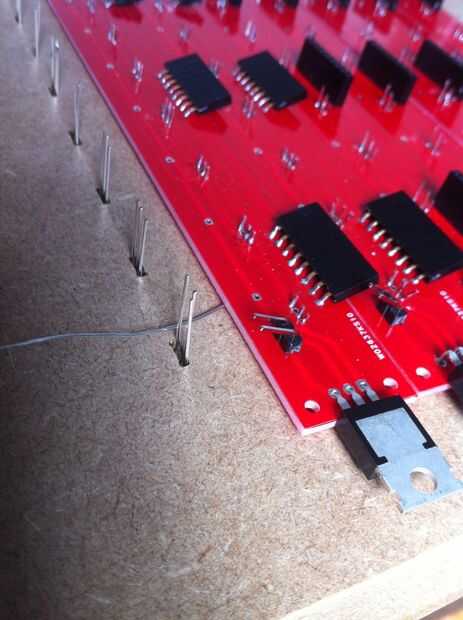

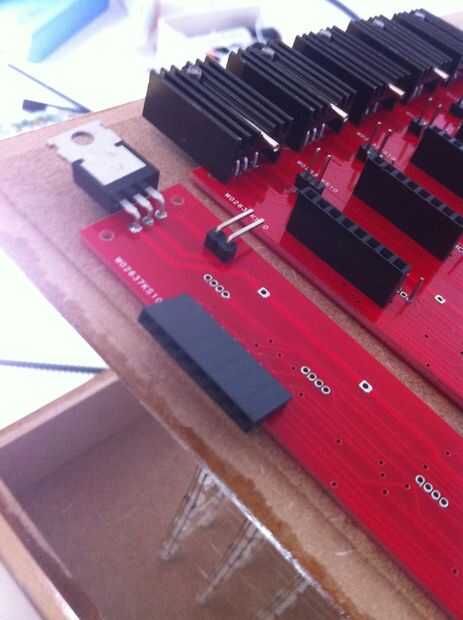

El último cable de + 5v debe ir bajo la 7 LED PCB para soldar en PCB 8 (véase pic6)
