Cubo de dados magnético de 2 x 2 (2 / 5 paso)

Paso 2: Crear la plantilla

Los imanes incrustados en cada dado tienen que ser hacia la base. Esto significa que necesitamos hacer un agujero en una de las cuatro diagonales del cubo. Prensas de taladro generalmente no están diseñados para hacer esto, así que necesitamos una plantilla, que tendrá la matriz con el ángulo adecuado. Subió con numerosas ideas para esta plantilla, algunos de ellos muy complejos, con hoja de cobre, la soldadura, arandelas y valores de canal de aluminio. Pero decidí que un jig todo madera sería más barato y más fácil de construir.

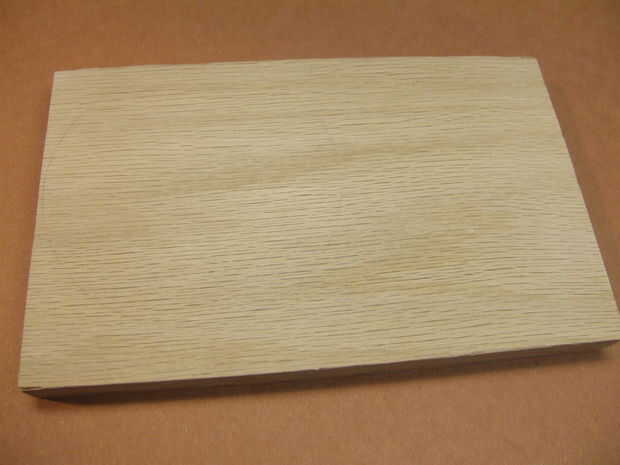

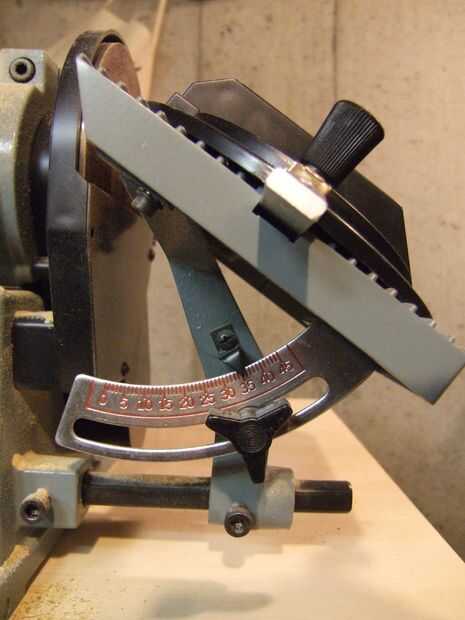

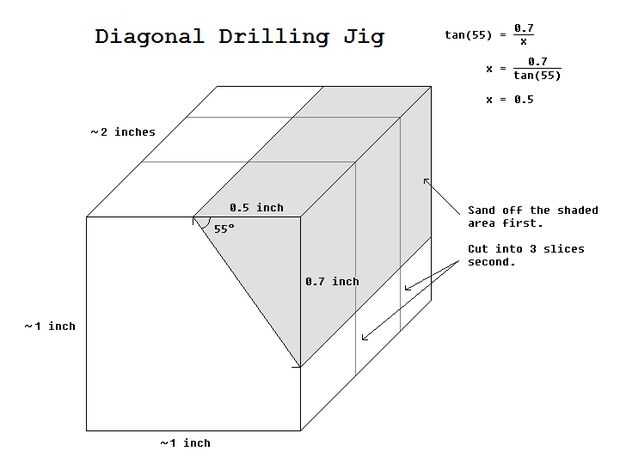

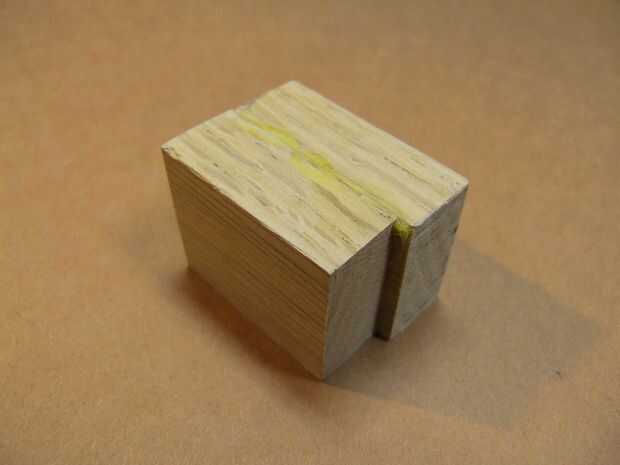

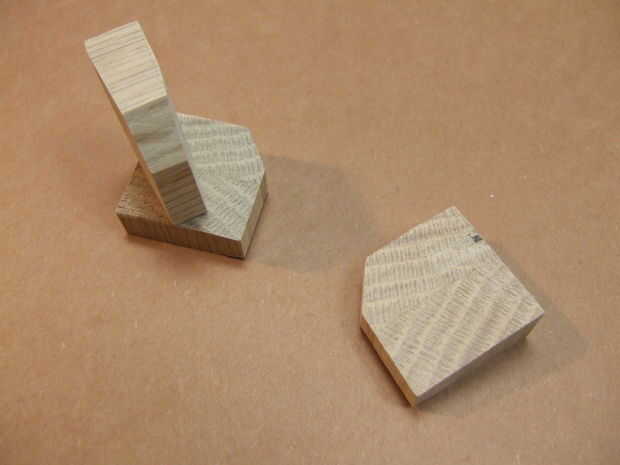

Primero encontrar una tabla para utilizar como base. Debe ser del tamaño de la mesa del taladro. A continuación encontrar un pequeño bloque de madera de 1 por 1 por 2 pulgadas. Te recomiendo una madera dura como roble. Utilizar algún tipo de lijadora para depilar de un ángulo de 55 cincuenta y cinco grados de uno de los lados largos. La forma más sencilla de hacerlo sin una lijadora de disco es para marcar el bloque con un lápiz. Puede usar trigonometría para calcular las dimensiones. Ver la segunda foto para más detalles. El ángulo no debe ir hasta el fondo del bloque. Esto levantará el dado de la base. Después de tener un ángulo de 55 grados, cortar el bloque de 3 piezas para que cada uno es bastante estrecho y ha inclinado uno lado.

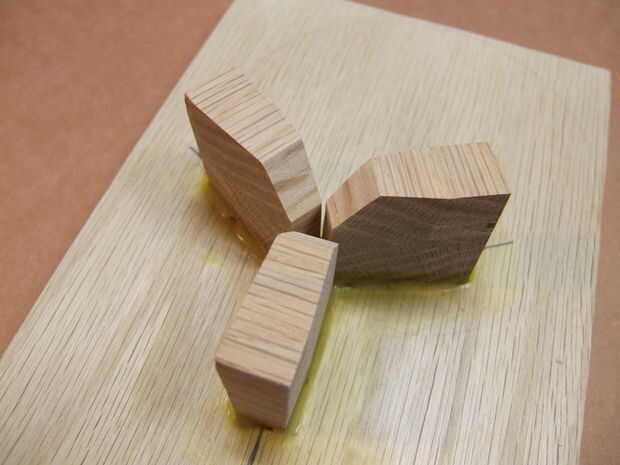

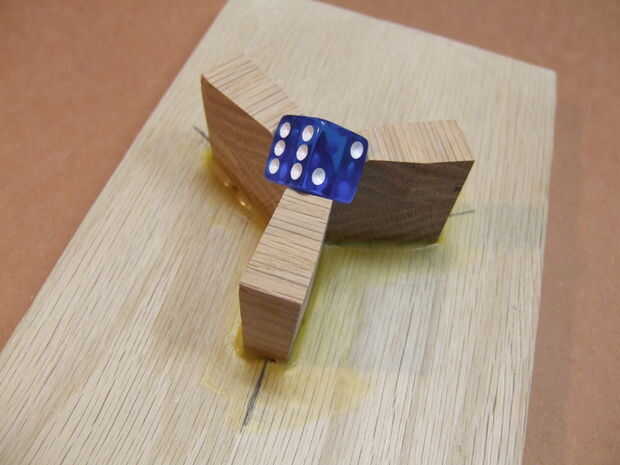

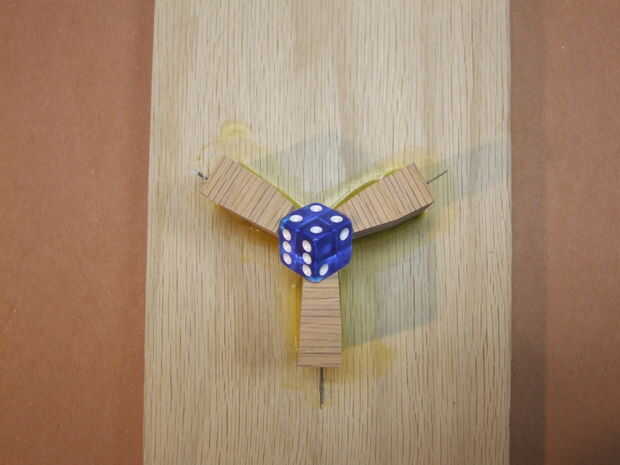

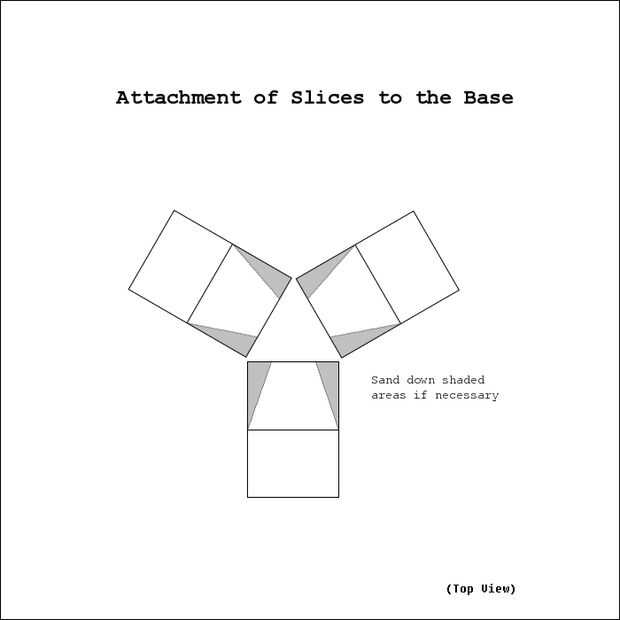

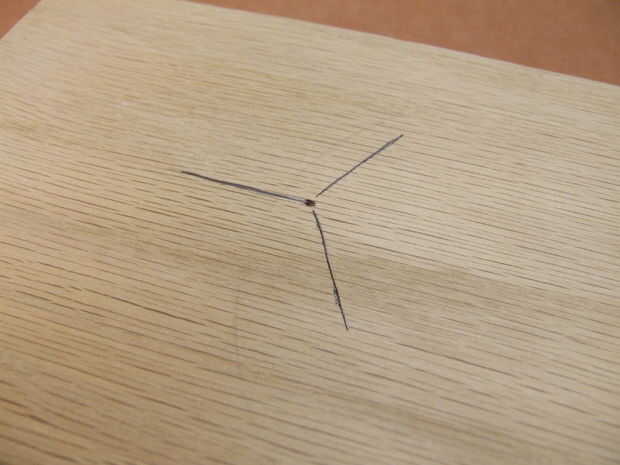

Colocar las rodajas en la base para que los lados del ángulo la cara hacia adentro (entre otros). Si sus rebanadas son demasiado anchos, deberás lijar hacia abajo en el extremo angular. Coloque un troquel en la depresión creada por los lados del ángulo y ajuste los bloques de manera que el troquel se ajusta perfectamente. Marque las posiciones de los bloques en la base con un lápiz, y luego pegarlos uno a la vez a la base. Cuando el pegamento se seca, la base es completa. Usted puede reforzar el pegamento con un tornillo, pero tenga cuidado de no partir la madera.
