Paso 2: Paso uno. : Diseño.
hice mío 64mm cuadrado en la necesitaba para montar toda la electrónica dentro del cubo, no quiero cables ni pilas laterales.
hacer algunos planes/planos

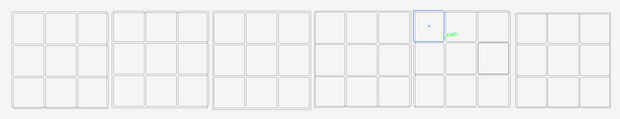

dibujar un cuadrado 64mmx64mm
los paneles son cuadrado 20mm y 1mm espaciado.
luego dibujar todos los lados y la base ect.
Aquí la parte difícil es Asegúrese de que tomar en cuenta el espesor de la película de plástico transparente. mina era 2mm de espesor de la tapa de todos los lados me quité 2mm.
luego en un borde de todos los lados me quité 2mm. pero asegúrese de mantener el diseño panel los mismos y en su lugar. (algunos tendrán piezas de corte pero que no importa solo existen para guías.
la parte inferior tiene 2mm sacada por los cuatro costados.
dibujar un cuadrado en el centro donde estará el botón. y también en la parte delantera dibuja un cuadrado en el panel derecho medio estos cortará a través del cuerpo principal.

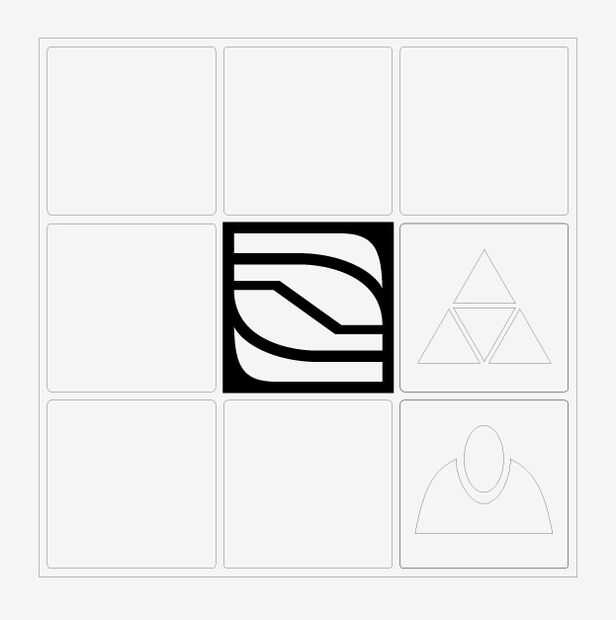

luego tomé algunas fotos de referencia de la web para lo que fueron los símbolos de los botones superiores. y dibujó en un cuadrado de 20mm.
también la irradiacion en la parte delantera se hizo con uno del squre de 20mm y dos triángulos pequeños para inclinar hacia fuera. ojo solo mirado esto para que se vea bien, y luego un pequeño rectángulo de tamaño para el ancho ot el lado corto del triángulo y la anchura del panel de corte hacia fuera pero no se olvide el grueso de los dos triángulos. así que si el panel es de 20mm y el grosor del plástico es de 2mm se debe sacar 4mm para los dos triángulos.
Hacer toda que esta corte. ya sea en un cortador láser o a mano si es bastante precisos en el uso de sierras etc.. ¡ TENGA CUIDADO!
