Paso 11: programación:
Los pernos de la capa de tierra de negativo:
Recuerde que la persistencia de la visión ya que queremos que tenga cuidado que solo una capa un momento (aunque cometió el error y estoy bastante seguro de arduino puede manejar, pero ¿por qué probar y romper cosas)?. Puesto que las capas de tierra son hacia atrás de los pernos de columna. Cuando queremos a una capa de tierra establecemos el pin en el código a bajo. Esto crea una diferencia de potencial que permite actual a pasar y el LED deberá encenderse para arriba. Cuando los pines de tierra a alta no hay ninguna diferencia de potencial y el LED no se ilumina.
Los pernos de columna, positivo:
Para controlar los pernos de columna podemos establecer el número de pin a alto permitiendo 5 V a salir el pin. Así que cuando una capa específica ha sido conectado a tierra de 5 V fluirá y se iluminará el LED de esa columna y de capa para arriba! Si no queremos que un LED en la columna deberá encenderse para arriba cuando una capa está conectada a tierra podemos establecer esa columna al bajo y el LED no iluminan.

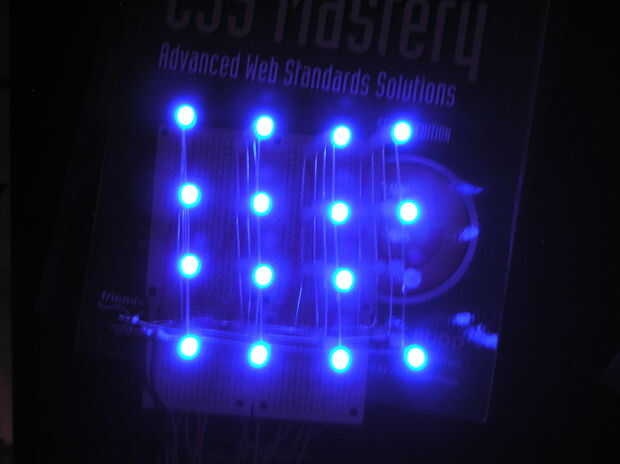

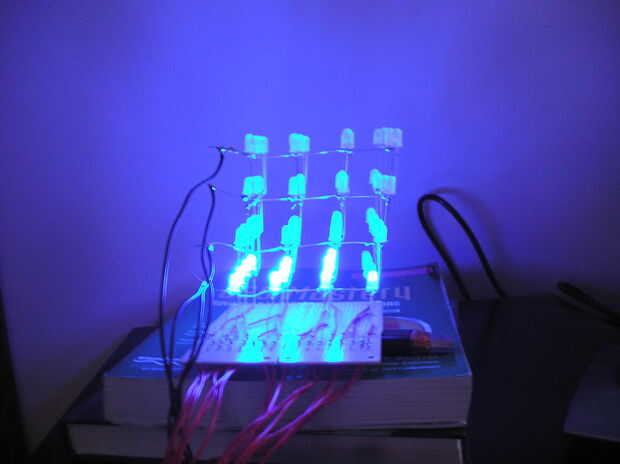

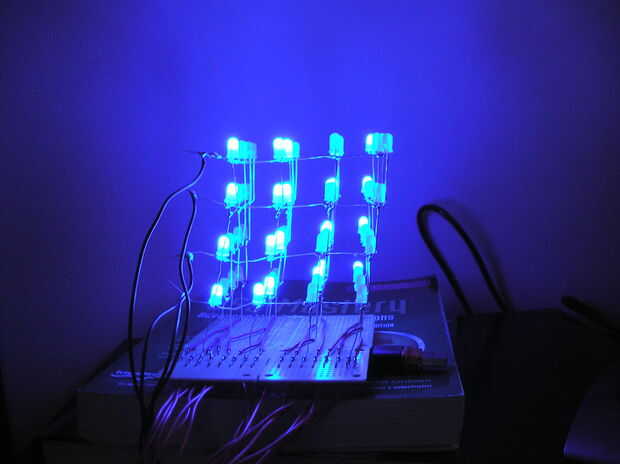

Aquí hay un video de mi cubo en acción! La caja de acrílico resultada un poco borroso pero me quitaron en la segunda mitad del video para que veáis como se ve ambas maneras!
http://www.youtube.com/watch?v=g5bviIamIpo
Gracias por leerme!
