Paso 4: Cubo de LED de General información

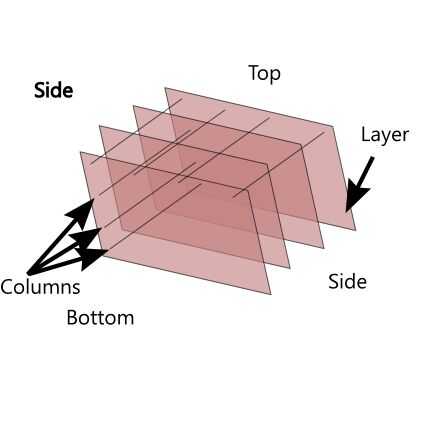

El cubo estoy construyendo será una 4 x 4 x 4 en otras palabras contienen 64 LED con 16 columnas y 4 capas. Cada columna será pins positivo de LED conexión entre sí que permite 5 voltios a pasar a todos los LED de esa columna. Las capas consistirá en pernos negativos de los LED conectados entre sí para controlar el LED podremos suministrar 5 voltios a la columna y dejar la capa de conexión a tierra. Para evitar que una columna de dibujo muy actual que debe ser sólo una capa en un momento.
¿Cómo enciende el cubo todo de una vez que pides? Bueno, vamos a utilizar algo llamada persistencia de la visión. Un LED deja una sombra en el ojo humano, en otras palabras aun cuando el LED está apagado por una fracción de segundo que nuestro cerebro percibe el LED como luz todavía para arriba.
Usando esto podemos controlar cada LED en el cubo con solamente un total de 20 E/S de nuestro arduino. Por ejemplo si queremos que a la luz el tercer LED en la cuarta columna que será simplemente la salida a la columna alta (5 V) y la salida correspondiente a esa capa a bajo (0 V) creando una tierra y permitiendo que la corriente de flujo y el encendido del LED.
