Cubo de LED de 3 x 3 con Arduino UNO (2 / 3 paso)

Paso 2: Paso 2: soldar los LEDs

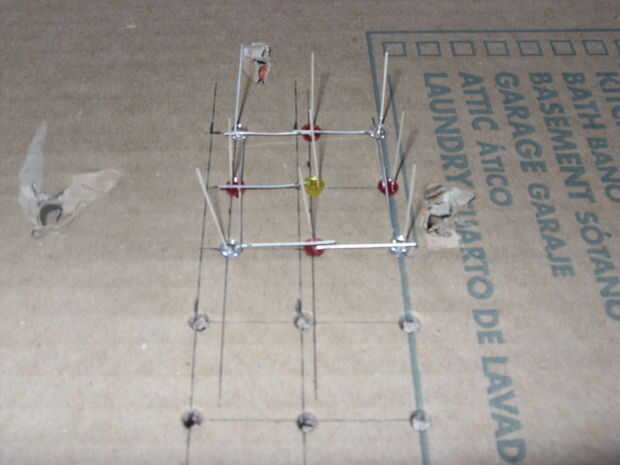

Para hacer la soldadura más fácil, mayoría de la gente nueve taladros en una pieza de madera, coloque los leds en ellos y soldarlos juntos. He encontrado más barato y más rápido utilizar una caja de cartón. Así, los orificios no debe ser perforado puede ser perforados con un dispositivo semi agudo (como un lápiz).

Cada capa de LEDs debe soldarse por separado. A cada capa de soldadura, meter los LEDs en los agujeros y doble hacia abajo de los cátodos para la soldadura de todos ellos para cada LED adyacente. Después de las tres capas han sido soldadas debe tener nueve cables del ánodo de cada capa. La soldadura de cada capa adyacente de ánodo conduce a la capa correspondiente.

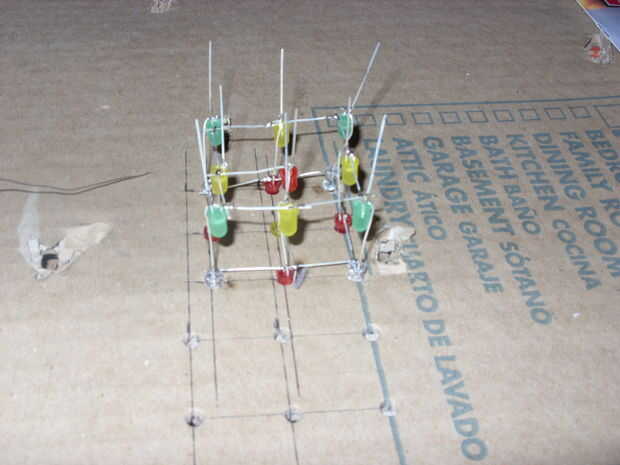

He incluido una foto abajo en cómo la pieza acabada se supone que para mirar.
