Cubo de LED de 3 x 3 con Arduino UNO (3 / 3 paso)

Paso 3: Paso 3: la placa de cableado

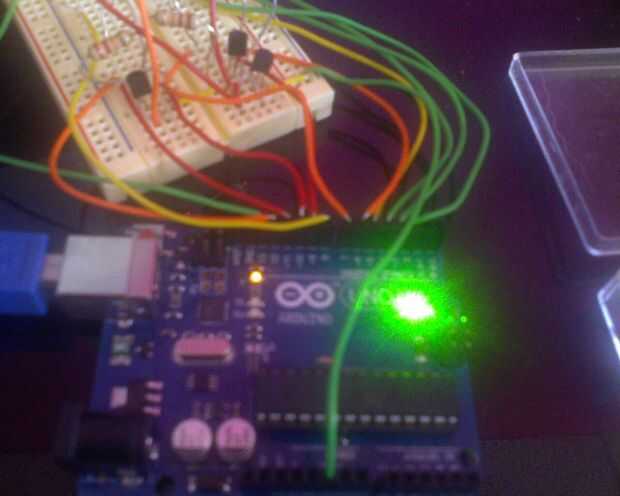

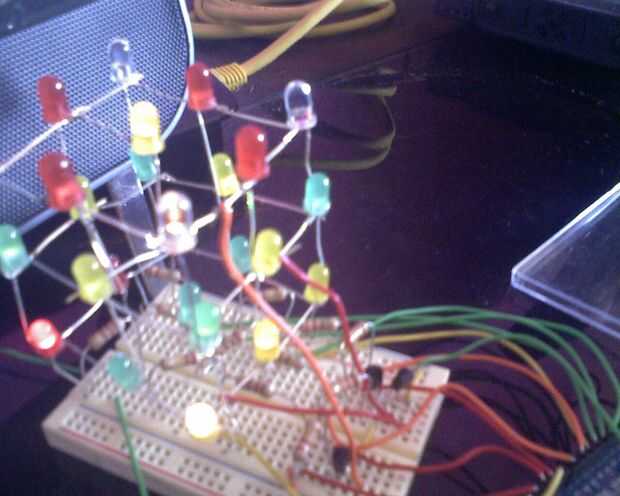

Después de que el cubo del LED se suelda debe haber nueve cables de ánodo y cátodo tres plomos (uno para cada capa). Conectar los cables del ánodo a la protoboard. Cada uno debe tener su propia tira. Conectar una resistencia de kohm 220 cada ánodo y el cable a un pin en el arduino uno. Cada ánodo tendrá su propia conexión de pasador en el arduino.

Ahora Conecte los tres Transistores NPN 3904 a la protoboard. El controlador y la base deben ser conectados para separar las tiras sobre la placa mientras que los emisores pueden conectarse a una tira. Conectar la tira de emisor a tierra. Conecte un resistor de 22 kohm cada base plomo y conecte a una clavija en el arduino. Usted sholud ahora cuentan con un total de 9 + 3 = 12 pins en el arduino. Conecte cada controlador a una conexión del cátodo separado en el LED. Cada controlador debe conectarse a una capa diferente.
