Cubo de Led de 4 × 4 × 4 (2 / 4 paso)

Paso 2: Impresión, servicio de planchado, grabado

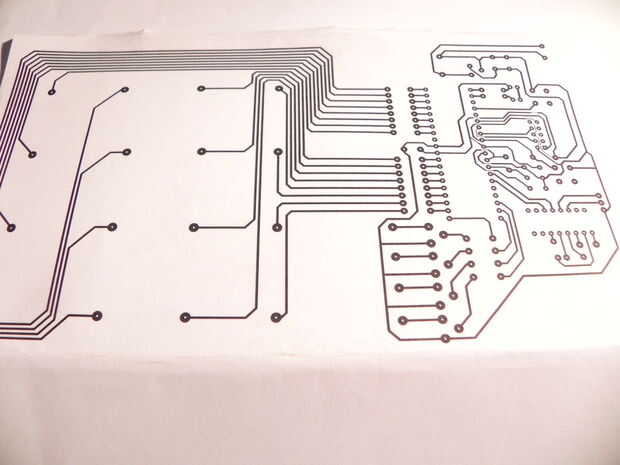

Utilice una impresora láser para imprimir su PCB. Si han impreso hacia fuera, vamos a hierro en su circuito revestido de cobre. Poner el papel impreso en el tablero de circuito y hierro mientras que el papel comienza a dar vuelta a marrón. Después de planchar, ponerla bajo agua tibia mientras el papel se sale (si no quiere salir, ayudar al progreso con un cepillo).
Si hay errores con la impresión, utilice rotuladores alcohólica para reparar.

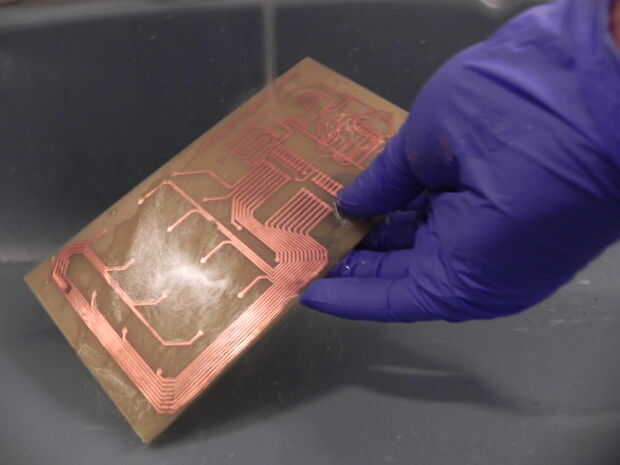

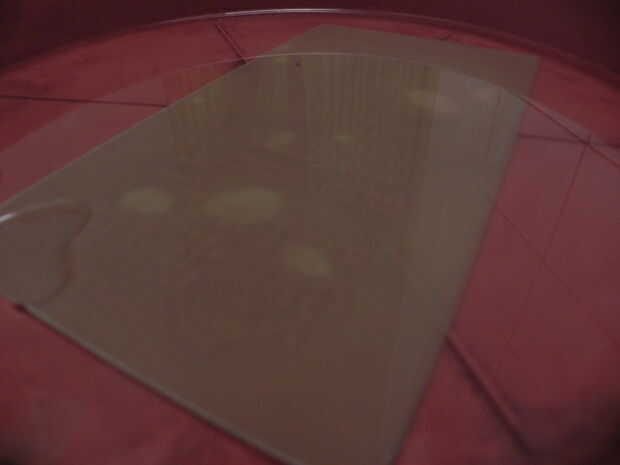

Ahora usted puede grabar abajo el cobre innecesario. ADVERTENCIA: Utilizar máscara y guantes de plástico!! Verter ácido clorhídrico al 30% concentrado en un recipiente de plástico. Poner la placa en el ácido hidroclórico y dejarlo allí durante unos segundos. Ahora vamos a agregar el peróxido de hidrógeno al ácido clorhídrico. Se puede ver que las sustancias reaccionan entre sí. Sobre después de 30-50 segundos puede quitar la Junta y enjuague con agua y jabón.
