Cubo de LED Matrix (3 / 3 paso)

Paso 3: montar

1 Perfore agujeros en cada superficie de 8 * 8 * 8 caja de exhibición de la ampolla.

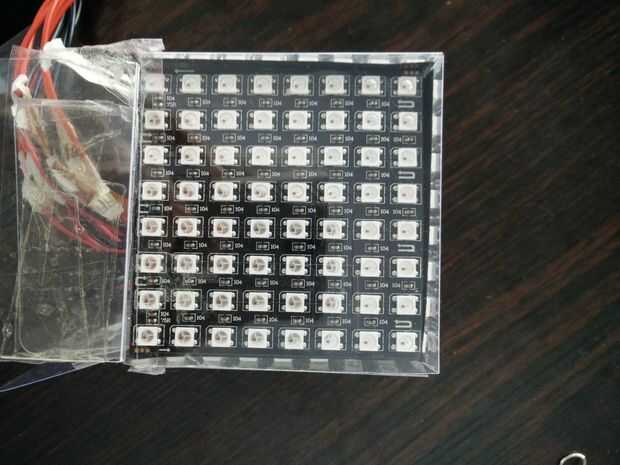

2. Fije la matriz en cada lado de los 8 * 8 * 8 blister caja de presentación y poner los cables de la TJS en la caja de visualización

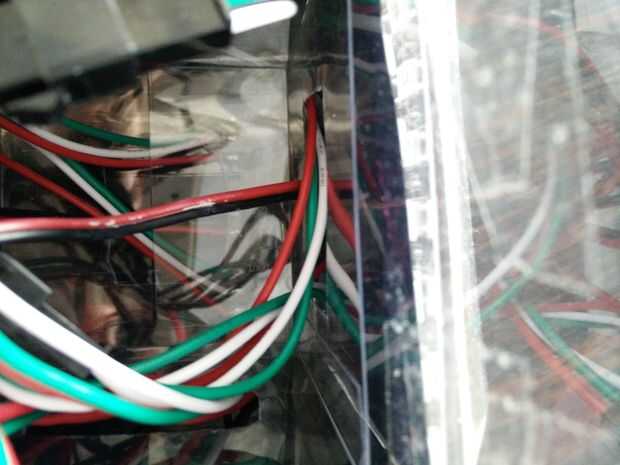

3. Conecte los conectores JST de matriz de 1 a 2 a 3 a... dentro de la caja de la pantalla.

4. conectar el primer cuadro sólo con el controlador Blinkytape

5. soldar el diodo 1N5817 a la entrada de la matriz VCC, para asegurarse de que la entrada de alimentación debe ser los correcta.

6. soldadura de la C.C. gato positivo al 1N5817 y DC jack tierra a tierra de la matriz.
