Paso 8: Montaje, parte 2

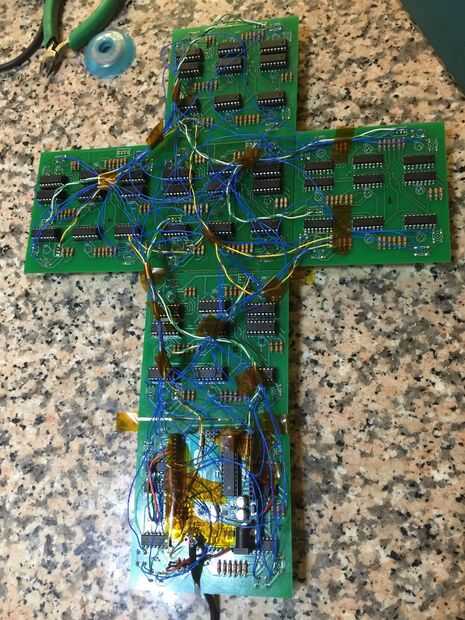

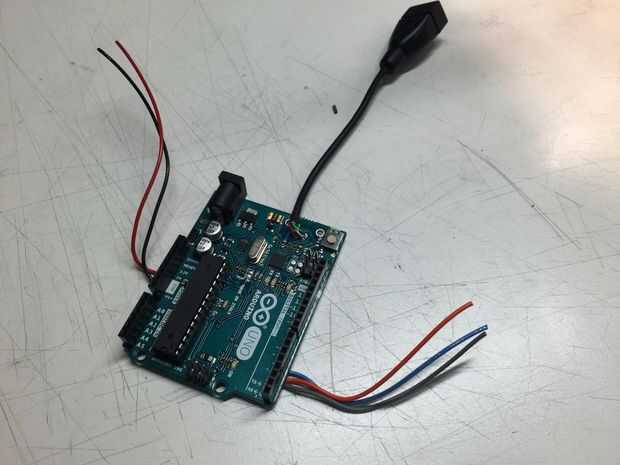

Con el fin de incluir el Arduino en el cubo, nos jodidos a un punto en uno de los tableros con ninguna ruta. También tuvimos que quitar la alimentación de Arduino y puertos USB para ahorrar espacio. Nos en su lugar soldar nuestro propio cable USB directamente a la Arduino. Tenemos que determinar cuál de nuestros pulsadores eran redundantes y conectar los botones enlazan a sólo un botón en cada grupo a Arduino. Conectamos las placas juntos, dándoles a todos un común + 5 y tierra, también asegurándose de que el cambio último registro de una tarjeta está conectado correctamente a la primera en la próxima (reloj, cierre, datos). Así, un total de 10 cables unir un tablero a sus dos vecinos. En los archivos de esquema y tablero en águila, hemos añadido los conectores apropiados para facilitar este proceso. La foto de arriba muestra los seis tableros con todo el cableado hecho.
