Cubo de Rubik de madera/magnética (2 / 15 paso)

Paso 2: Diseño - Anatomía básica de una Cubie

Consiste en cubo de Rubik un de 3 x 3 x 3 = 27 cubos más pequeños, que se refieren comúnmente como "cubitos". En este cubo el cubies son objetos independientes que se mantienen juntos sólo por los imanes. Los cubitos son todos levemente diferentes, pero tienen la misma estructura básica. De esta manera, la estructura del cubo es muy similar a los cubos de gfixler y burzingion. (Recomiendo que Compruebe hacia fuera los instructables si no lo has hecho... que están bien escrito, y este proyecto se basa en lo que hicieron. También, ellos son proyectos mucho más manejables para comenzar si usted realmente quiere hacer un cubo).

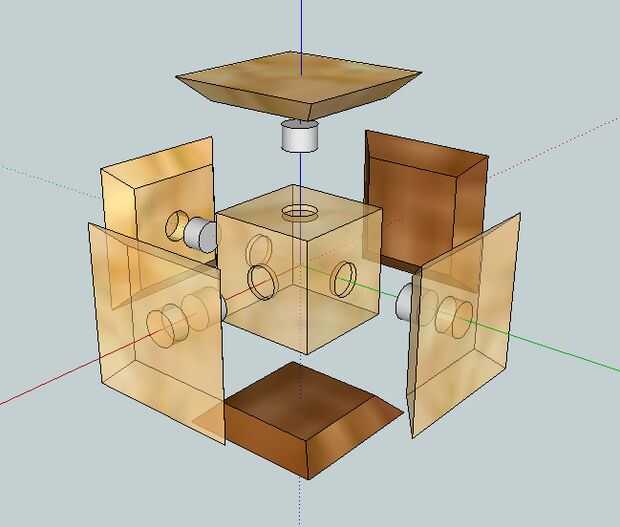

La mayor diferencia entre mi cubo de madera y sus precursores dados acrílico es que los cubitos individuales son mucho más complicados. En los cubos de acrílico y dados una cubie era bastante simple: se realizó tomando un cubo sólido, taladrar desde el exterior y pegado de los imanes. Pero para este proyecto el cubies no puede ser de un solo cubo de madera, porque necesitan tener diferentes tipos de madera en diferentes lados. Los cubitos a necesitar ser construido a partir de piezas más pequeñas. Decidí hacer una pequeña plaza del azulejo para cada cara de la cubie y unir en un cubo. Usé un cubo sólido más pequeño en el centro para pegar los azulejos sobre. Observe que para que las fichas encajar limpiamente en un cubo con un único tipo de madera visible a cada lado (sin empalmes o contrahilo), necesitan reunirse en ángulos de 45 grados en cada borde. Esto significa que los azulejos necesitan ser cortados con un bisel de 45 grados.

Pude haber hecho cubos de esta manera, desde un cubo interior y 6 azulejos y procedió como con los dados y cubos de acrílico: perforar agujeros desde el exterior y pegamento en los imanes. Pero la estructura adicional de la cubie abrió una posibilidad interesante: podría poner los imanes entre las baldosas y el cubo interior. Si los imanes estaban lo suficientemente cercanos a la superficie de la cubie, todavía debe ser capaces de pegarse a la cubie adyacente. Tener imanes incrustados dentro de la madera tiene varias ventajas sobre pegado desde el exterior:

(1) son (con suerte) más seguros. Un problema que tengo con el cubo de dados es que no uso muy buen pegamento e imanes aparecen de vez en cuando. Aquí el azulejo entero tendría que pop off, y el pegamento para madera en todo el área de la superficie de la baldosa es muy fuerte.
(2) no tener que taladrar los agujeros en las superficies exteriores, por lo que puedo aprovechar el hermoso grano de madera, incluso en los azulejos que están hacia el interior del cubo de Rubik.
(3) los imanes están totalmente ocultos. Me gusta poder ver el funcionamiento interno del cubo de dados de acrílico claro, pero también me gusta el misterio de este cubo de madera. Amigos están desconcertados sobre cómo funciona al principio. Incluso una vez que te das cuenta es magnética, se siente todavía como magia para activar!

Así que se encajan los imanes bajo las baldosas. Taladros en los azulejos, pero les taladro desde el interiory que perforarlos casi pero no completamente a través. Esto consigue los imanes como cerca de la superficie como sea posible mientras que todavía está oculto.

Resumen de pasos:

Ahora que la tenemos el diseño del cubo, aquí están los pasos necesarios para la construcción de lo:

-Cortar los azulejos. Este paso tiene dos partes:
-Cortar tiras del ancho correspondiente
-Corte tiras en azulejos
-Perforar azulejos
-Imanes pegamento en azulejos
-Perforar los cubos interiores
-Unir cubies
-Toques finales:
-Arena
-Poliuretano

De este cubo, tenía también algunas adiciones especiales, que no son realmente una parte de hacer el cubo:
-Woodburn un mensaje
-Hacer un soporte
