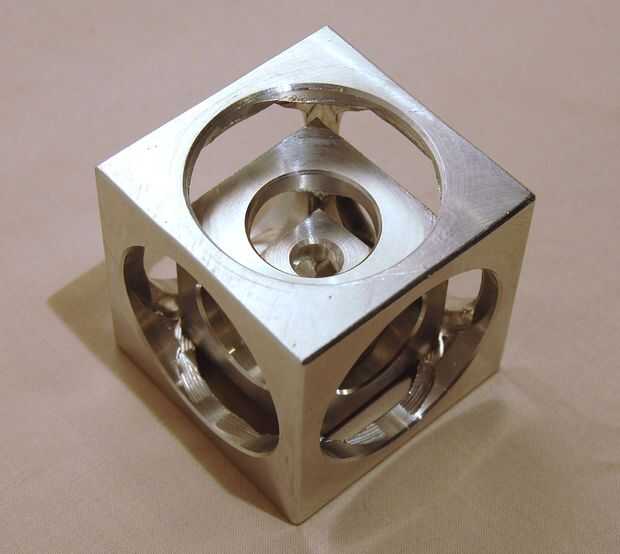

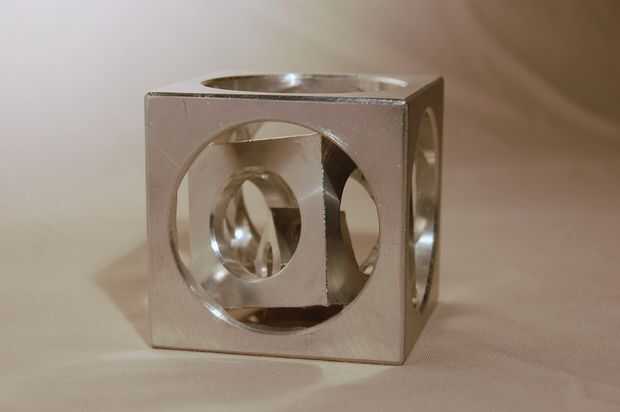

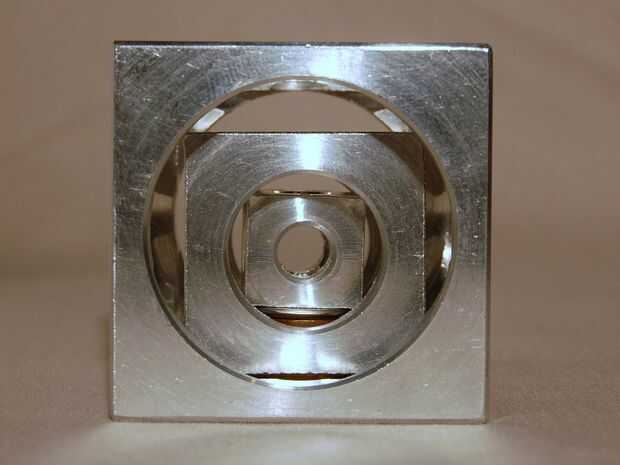

Y así comenzó la búsqueda. Empecé investigando cubos de Turner, y encontré información sobre proyectos CNC, torneros cubo calculadoras y todo ese jazz (incluso encontré algunos que este chico estaba haciendo en un torno de madera, con todo tipo de formas increíbles dentro. De dodecaedro y similares). Pero nada en una máquina manual. Algo había que hacer. Me di cuenta de cómo hacer uno, hizo unos prototipos, y una vez recibí una agradable hacer vine a compartirlo con ustedes! Aquí es un Instructable sobre cómo hacer el cubo de Turner, en un torno manual (y molino). Yo iré a través de los cálculos y todo, así que usted puede hacer uno de cualquier tamaño con cualquier número de cubos!
Creo que esto es una entrada apropiada para el desafío de "Hacer Real", porque este es un proyecto que casi nunca se realiza en una máquina manual, generalmente se hace en una máquina CNC. Creo que hacer algo con las manos y en máquinas manuales más luego programar un robot para hacer para usted "hace verdadero" no. Hacer modelos en Google Sketchup y Autodesk Inventor y se han unido los archivos aquí.
Este proyecto es realmente no tan difícil como parece, por lo que no consigue desalentado por la complejidad parece. Estas son las habilidades que necesita para poder hacer esto:
-Trabajo dentro de un +/-0.005 en tolerancia (más y parece apagado)
-Marcación en una fresadora (una tolerancia de tan apretada como puede conseguirlo, el objetivo es 0.001-0.002)
-Uso de un molino de cara + barra plana en un molino para hacer el cubo
-Frente a los cortes en un torno
-Perforación de agujeros de fondo planos en un torno
-Rebajar en un torno
-Saber marcar en piezas de trabajo en un mandril de 4 mordazas
Con todo, tal vez es un proyecto de 8 horas. Una vez que prepararse todas las herramientas y sabe lo que estás haciendo, es menos entonces una hora al lado. (tiempos de 6 lados y el tiempo a un cubo del molino)
Herramientas/materiales necesitada:
-Stock aluminio
-Fresadora
-3 en molino de cara
-Plano de la barra
-Sierra de cinta
-Torno con un mandril de 4 mandíbula (o algún tipo de accesorio para sostener el cubo, 4 quijada es más fácil)
-Amoladora (para hacer las herramientas del HSS)
-Indicador con una parte posterior magnética
-Reloj comparador con base magnética
-Centro en vivo (para ajustar su altura de herramienta hacia el centro)
-Portabrocas (para sujetar las brocas)
-Portaherramientas (para las brocas HSS)
-Herramienta aburrida para el torno (te voy a mostrar cómo hacer uno de acero de alta velocidad (HSS))
-Herramienta subcotización (otra vez, te voy a mostrar cómo hacer uno de HSS)
-90 grados que chaflana herramienta (hecha de HSS)
-Cubeta para alcanzar el agujero más pequeño (5/8, si utilizas mis números, si haces tus propios números, puede que necesite más pequeños)
-Brocas (para ayudar a áspero hacia fuera los agujeros)
-Archivos para quitar las rebabas en el extremo
-Herramientas medición (calibres o micrómetros y calibradores telescópicos. Me gusta pinzas)
