Paso 1: cálculos
Para empezar cubo tu Turner, necesitará averiguar cuán grande quieres que sea y cuántos cubos que desee. 3 cubos es un buen número para empezar. Pero usted podría hacer cualquier número. Estos cálculos son una guía y un ejemplo de cómo la hice. Sustituir sus propios números para hacer el cubo único.
Para empezar, teníamos 2 x 2 en la culata de aluminio. Así el cubo iba a ser menos entonces 2 pulgadas. 1 7/8 (1.875) me pareció un buen tamaño para hacer. Quería 3 cubos, así que tomé 1.875 y había dividido por 3, por lo que se sabe cuán grande será cada cubo. 1.875/3 = 0.625, por lo que la diferencia de tamaño entre cada cubo será 0.625 (5/8). Los cubos será 0.625 (5/8), 1.250 (1 1/4) y 1.875 (1 7/8). Ahora necesitaba averiguar cuánto los agujeros van a estar.
En el cálculo de los calibres, necesita 2 números. Uno será el diámetro del alesaje, y uno será el diámetro de la socava. El diámetro del alesaje debe ser más pequeño entonces la distancia de esquina a esquina del cubo que va dentro, y la corte tiene que ser más grande.
Así, por ejemplo, mi cubo más pequeño es 0.625. La distancia de esquina a esquina en este cubo es 0884 (teoría pitagórica, A ^ 2 + B ^ 2 = C ^ 2). Por lo tanto, la apertura del agujero tiene que ser menos luego que la corte tiene que ser mayor que entonces. Hice el agujero abertura 0,750. Puede abrir cualquier software de modelado simple (Google Sketch-up es agradable y es gratis!) y dibujar el cubo y luego dibuje algunos círculos en él para ver qué tamaño se ve bien. La socava hice 0.200 más grande, por lo que el diámetro fue de 0.950. El cubo más grande es 1.250, por lo que todavía hay un montón de material de izquierda.
Vamos a repetir el cálculo para el siguiente tamaño. El cubo es 1.250, por lo que la distancia de esquina a esquina es 1,768. (sqrt(2*(1.250*1.250))). La apertura del agujero es 1.500, y el corte es 0.350 más grande, hasta 1.850. Como por el agujero más pequeño, normalmente puede utilizar una broca de taladro. Otra vez, dibuje algunos círculos y ver qué tamaño sería trabajar, entonces elegir una broca de buena. He usado 9/32.

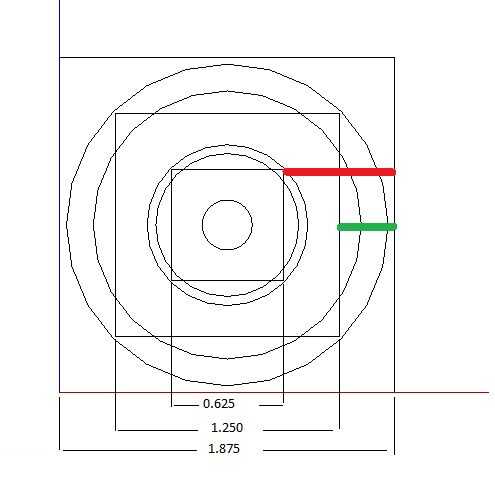

Ahora tenemos que calcular las profundidades de los taladros. Para ello, necesitamos calcular la distancia de rojo y la distancia verde. (Cuadro #1) Para la distancia rojo, tomar el cubo más grande (1.875) reste el cubo más pequeño (0.625) para llegar a 1.250 y que dividir por dos, ya que sólo estamos trabajando en una mitad del cubo a la vez. Así que la profundidad del primer alesaje es 0.625 ((1.875-0.625)/2 = 0.625). Para el segundo, tomar el cubo más grande (1.875), reste la media uno (1.250) y dividir por dos para obtener 0.3125, redondeado a 0.313.
Ahora tenemos todas nuestras dimensiones. Los cubos serán 1.875, 1.250 y 1.625. El agujero en el centro es de 9/32. Los taladros son 0,750, 0.625 profundo, con un 0.950 0.313 rebajada y 1.500, profundo, con un recorte de 1.800.
A partir de la construcción!
