Paso 2: Hacer un cubo
Así que comienza marcando en la fresadora y el vice, luego tomar su culata de aluminio y permite empezar! Es bueno conseguir material largo (mi acción era 2x2x6.1) para que puedan hacer los cubos múltiples al mismo tiempo. Hice 3 cubos en un poco más de una hora.

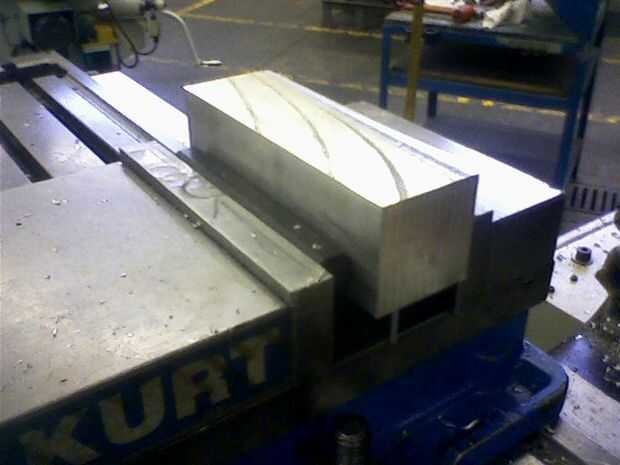

Así que para empezar, comenzamos con nuestro stock de 2 x 2. Coloque en la prensa y un martillo plana que está acostado en la parte inferior de la mordaza.
Nota: Puede que necesite paralelos para este paso. La mordaza mordazas usé eran 1.75 en, y el cubo iba a terminar en 1.900, así que pensé que necesitaba un poco más espacio y utiliza paralelos. Paralelos son también útiles, porque puede mover para ver si el cubo es realmente plano, si mueva, entonces el fondo no es paralelo a la parte inferior de la mordaza.

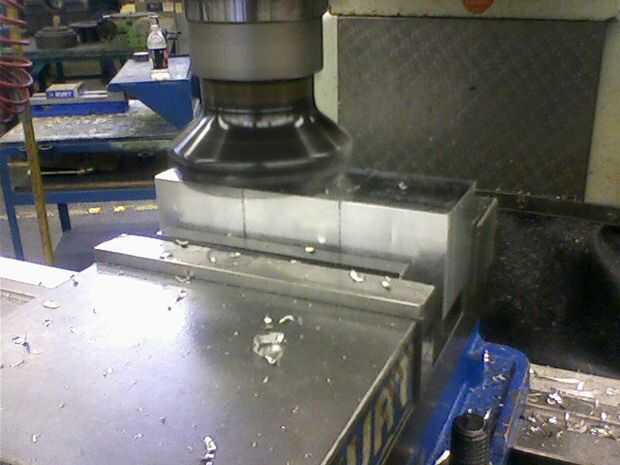

La acción comienza como 2 x 2, y tenemos que llegar a 1.900. Hasta 0.050 debe venir de cada lado. Comienzan tocando con el molino de cara y corte 0.050. Esto debería darte una agradable superficie mecanizada a lo largo de la parte superior de su stock.
Nota: Cuando usted hace un corte en el molino, tienes eliminar las rebabas de su parte para que los bordes que se acumulan después de cortar no arruinara su escuadra. Hacer unos pases de archivo a lo largo de cada borde después de cada corte, antes de colocarlo nuevamente en el vicio.
Ahora, en la parte 2! Lo que cada lado es en el extremo con un rotulador, así podrás mantener el control de lo que es lo que el número de la marca. Coloque el lado 1 contra la mandíbula sólida del vicio y usar un plano de la barra esta vez para sostener allí. Es cuadrado, porque incluso si parte 4 (el un lado opuesto 1) es todo desordenado y no cuadrado planar bar sólo toca el punto de tangencia y fuerza de cara 1 para tocar la mandíbula sólida del vicio. Ya que el vice se marcará en Plaza y el lado 1 es suave ya que usted sólo a máquina, luego las fuerzas del molino de cara a ser perpendicular a él, de modo que cuando hagas el corte en el lado 2, termina por perpendicular a lado 1!

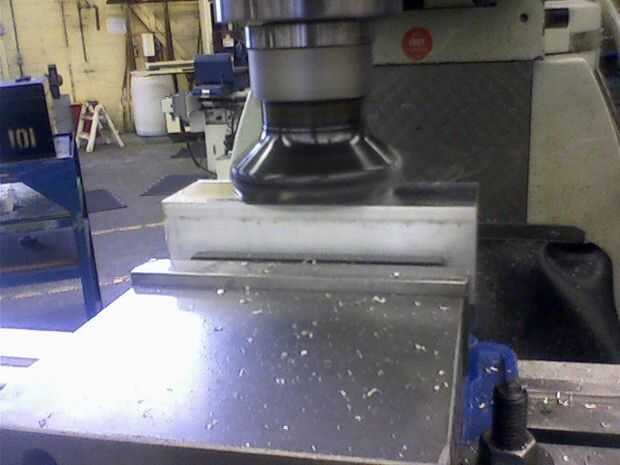

Eso fue una gran explicación, permite hacer el corte. Toque en el lado 2 y cortar otro 0.050!
Ahora, girar la pieza 180 grados, para que lado 1 todavía se enfrenta a la mandíbula maciza y lado 2 se enfrenta a la parte inferior. En este punto, usted puede chequear para escuadra. El vice debe ser cuadrado, y por lo tanto, la parte debe ser cuadrada, a menos que tengas un mal vicio. Si su vicio no es cuadrado puede arreglarlo añadiendo cuñas. Si el ángulo es mayor que 90 grados, coloque una cuña de papel en la parte inferior de la mandíbula maciza, si es menos entonces 90, colocar una cuña en la parte superior de la mandíbula sólida. Esto empujará el bloque, para que el corte sea perpendicular, a pesar de que el vicio no es. Para una solución más permanente, podrían moler las caras de la Plaza de vicio, pero ten cuidado, vice caras son generalmente acero.
Cuando lado 1 es hacia la mandíbula maciza y lado 2 se enfrenta a la parte inferior, lado 3 es hacia arriba. Así que medir el cubo (lado 2-3) y hacer el corte para llegar a tamaño! Debe ser alrededor de 0,050. Use la barra plana otra vez para este corte.

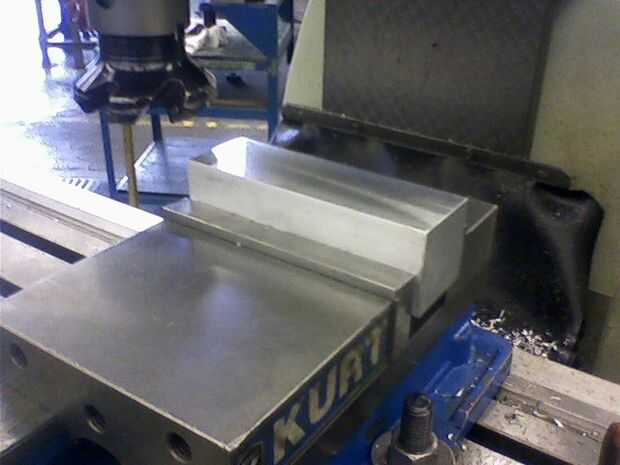

Ahora, a la última parte de 4 en la parte superior para cortar así! Mida y haga el corte final para obtener el lado 1-4, a tamaño. Ahora tiene una longitud de stock con los 4 lados del cuadrado. No necesitas la barra plana para éste.

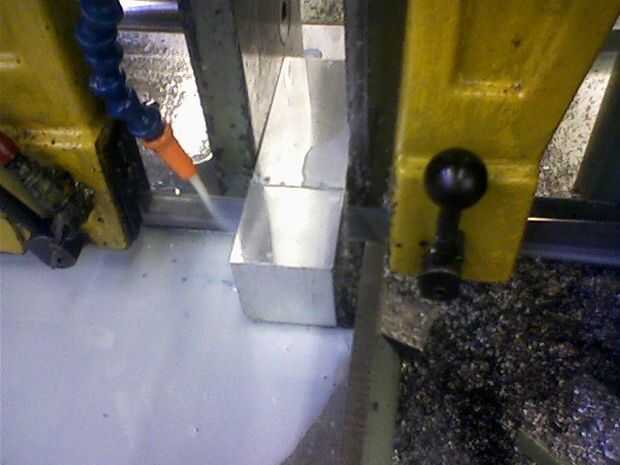

En este punto, si tienes un pedazo largo, como si me hubiera, llevarlo a la sierra y cortar en trozos. Deja sobre 0.100 extra que se mecanizará (por lo que tiene 1,9 x 1,9 x 2 cubos). Llevar sus cubos al molino por la cuadratura de los últimos 2 lados.

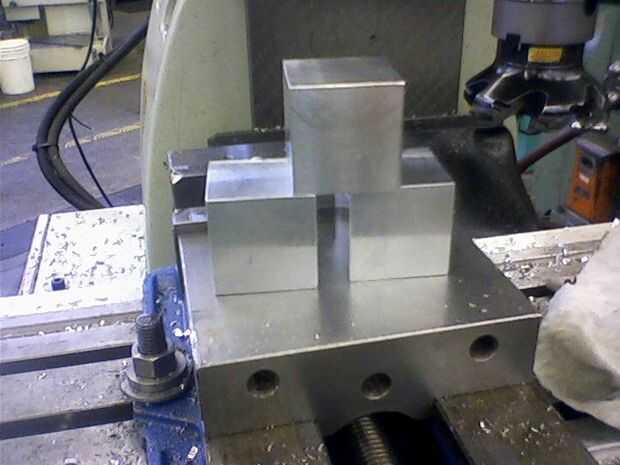

Puede colocar los cubos al lado de uno al otro para hacer al mismo tiempo. Desde que fueron separados al mismo tiempo, tengan las mismas medidas, por lo que el Vicepresidente tendrá todas ellas igualmente bien. Coloque sus bloques en el vicio y use una escuadra para asegurarse de que son... la Plaza! El vice sujetarlos firmemente y que no puedan girar alrededor del eje Z o X, pero todavía puede inclinar a un lado y girar alrededor del eje Y. Hay nada teniéndolos allí así que pulse la Plaza contra la parte inferior de la mordaza y el lado de los bloques para hacerlos cuadrados y apriete el tornillo.
Toque en la parte superior de sus cubos y hacer un corte para que la tapa entera es una agradable superficie mecanizada. No puedo decirte cuánto a cortar aquí, sólo medir qué tamaño tienen sus cubos después de aserrar de banda, luego cortar la mitad de eso aquí.
Tapa cubos 180 cuadrado para arriba otra vez y hacer su cut(s) final a tamaño. Ahora tienes unos cubitos, listos para ser convertido en cubos más!
