Cubo del LED 4 x 4 x 4 (3 / 11 paso)

Paso 3: Hacer el cubo, plantilla

Rejillas de LEDs de 4 x 4 a mano alzada de soldadura sería terrible!
Para obtener 4 cuadrículas de 4 x 4 perfectos de LED, utilizamos una plantilla para sostenerlas en lugar.

Quería hacer el cubo tan fácil como sea posible para hacer, así que opté por usar las piernas propias de LEDs tanto como sea posible. La distancia entre las líneas de la cuadrícula se decidió por la longitud de las patas del LED. Me pareció que 25 mm (aproximadamente una pulgada) la distancia óptima entre cada uno (entre el centro de cada led es!) para permitir la soldadura sin añadir o alambre de corte.

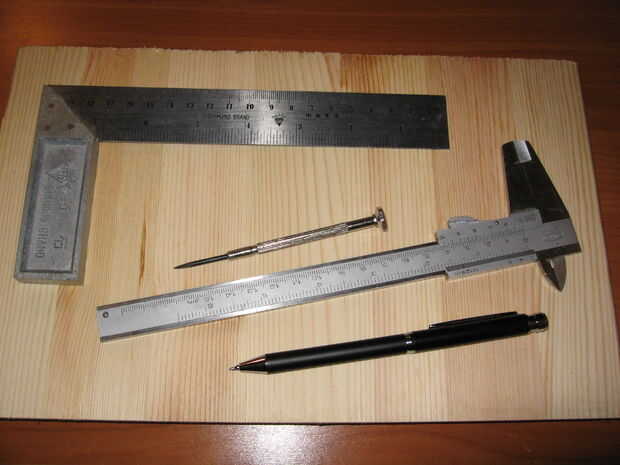

  • Encontrar un trozo de madera suficientemente grande como para hacer una cuadrícula de 4 x 4 de 2, 5cm.

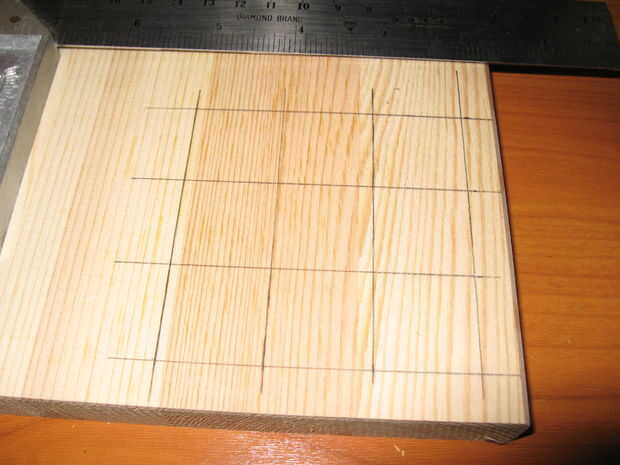

  • Elaborar una cuadrícula de 4 x 4 de líneas.

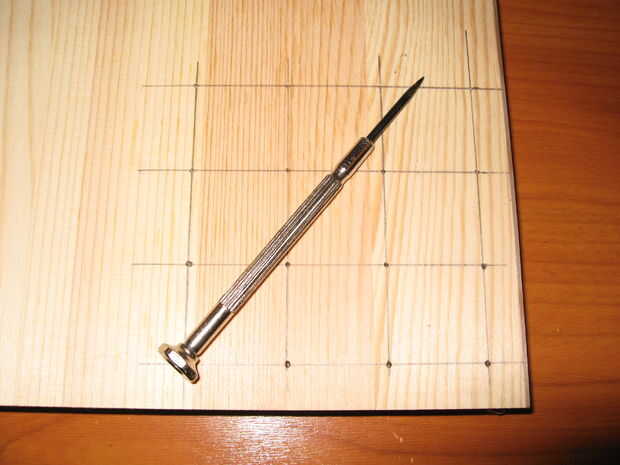

  • Hacer abolladuras en toda la intersección con un punzón.

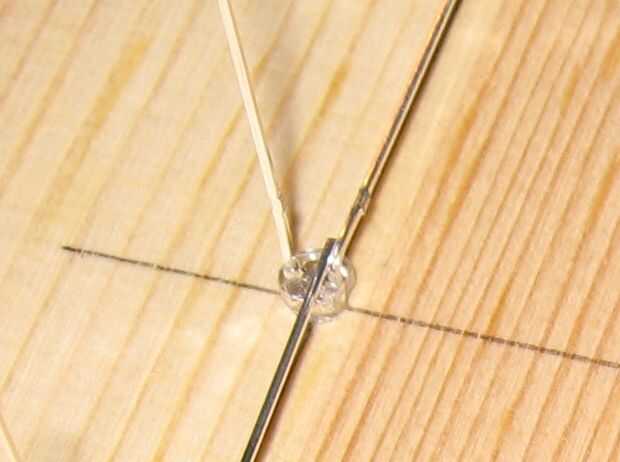

  • Encontrar una broca que hace agujeros grandes y lo suficientemente pequeño como para que el led se mantendrá firmemente en lugar suficiente para que el led se puede fácilmente sacar (sin doblar los cables...).

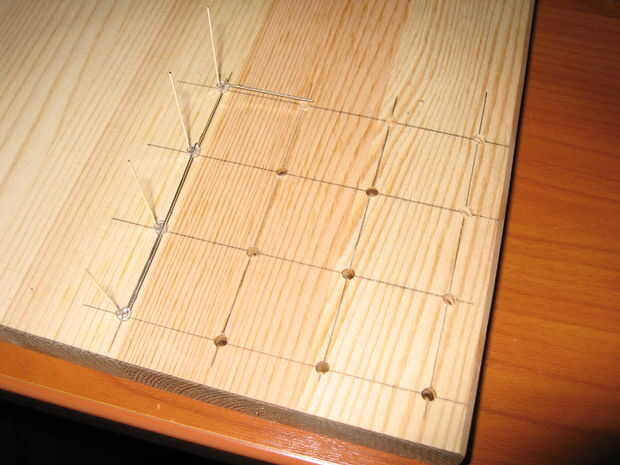

  • Perfore los agujeros de 16.
  • La plantilla de ledcube se hace.
