Cubo del LED con Arduino y PCB personalizado (3 / 8 paso)

Paso 3: Prototipo circuito

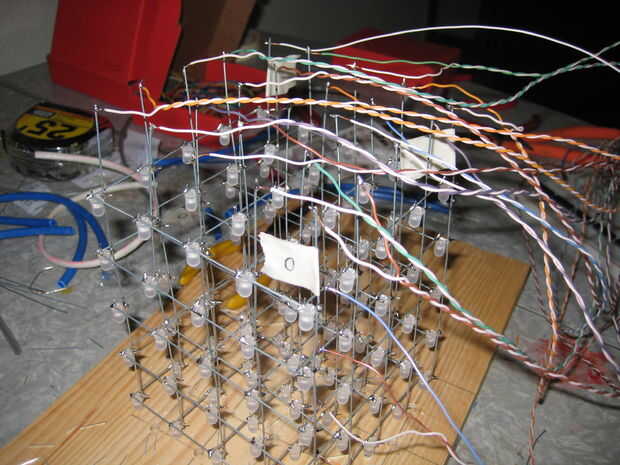

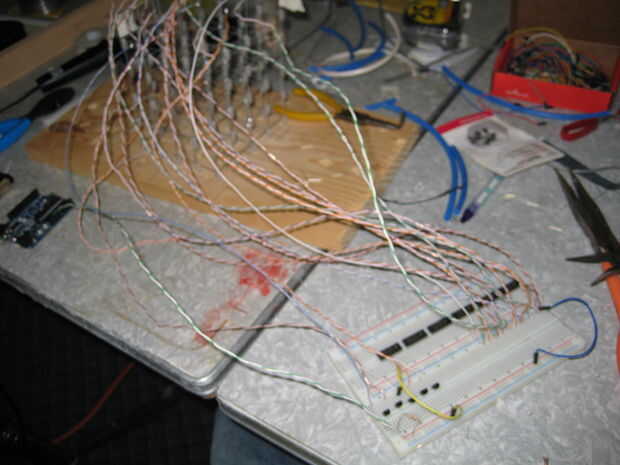

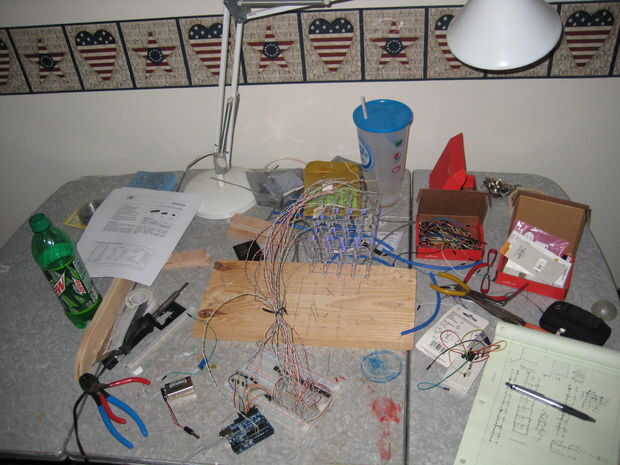

Una vez que tengas el cubo construido, puntas de prueba para cada conjunto de ánodo y el cátodo de la soldadura.  Utilicé cable de cat5, puramente porque es barato y disponible.  Si no tienes cualquier cable de repuesto, vaya a su empresa de instalación de sistema de teléfono local y pedir que compro su chatarra, probablemente lo puede obtener por menos de 30 centavos por pie.

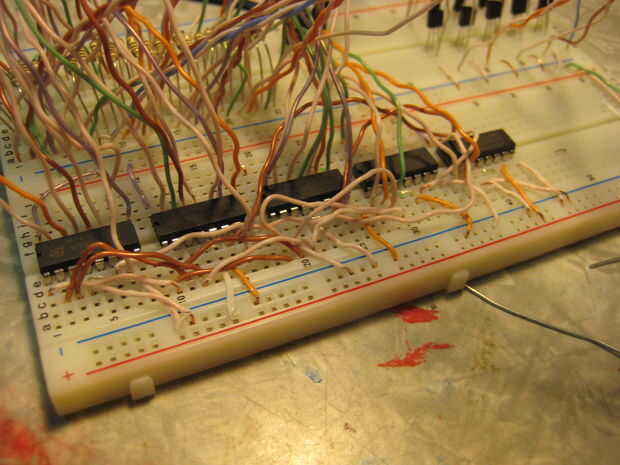

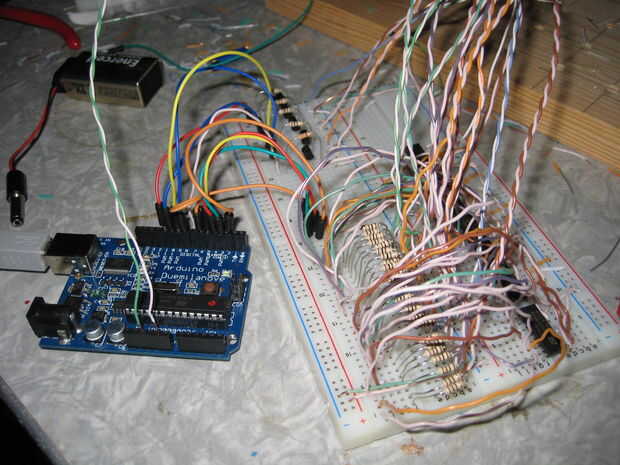

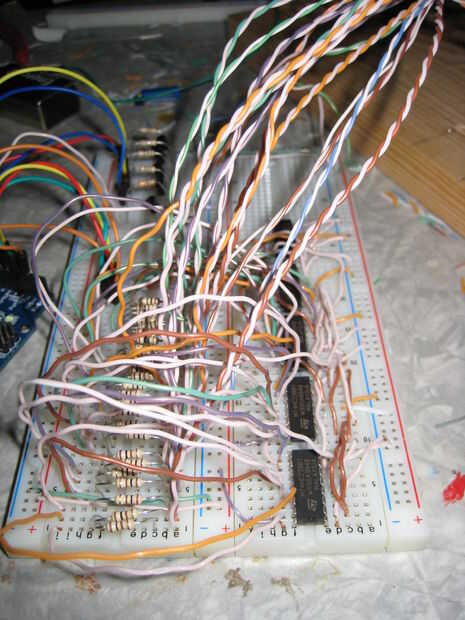

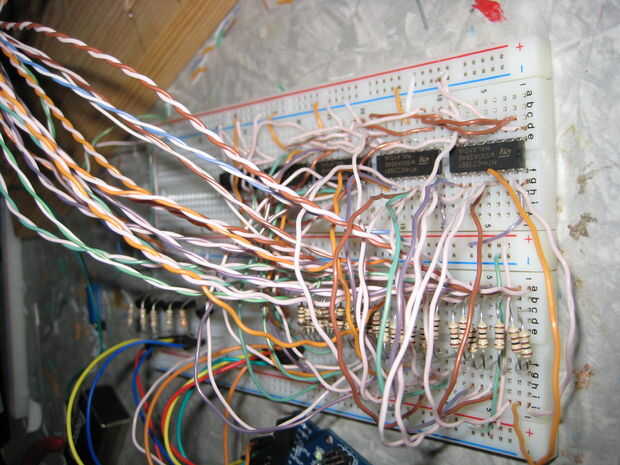

Montar el circuito (como se describe en el pdf) en un tablero de pan.  Elegir una esquina del cubo como el origen y conectar ese ánodo para salida 0 de los decodificadores.  El ánodo siguiente estará en la supuesta dirección X y luego ir a la fila siguiente (número 5 de la salida) han movido en el supuesto Y la dirección.  ¡ No olvides resistencias!  He usado resistencias de 150 Ohm en serie con cada columna (entre el decodificador y la columna)

Para conectar los cátodos, utilice los interruptores y transistores NPN a tierra.  Usted necesita utilizar una resistencia entre el pin de la base y la salida de arduino.  Si nunca has usado antes de los transistores, son bastante sencillas: para un tipo de NPN, los dos conductores exteriores son como los dos terminales de un interruptor simple.  El centro es la señal que, al alta, completa el circuito.  Por lo tanto conectar el pin 1 a tierra, pin 2 a salida de arduino y el pin 3 al plano cátodo del cubo.
