Cubo del LED con Arduino y PCB personalizado (5 / 8 paso)

Paso 5: complementos

Para hacer el cubo de LED más funcional como una pieza independiente de decoración, ajustes necesitan ser ajustable sobre la marcha, y no por re subir código cada vez que desee cambiar el patrón.

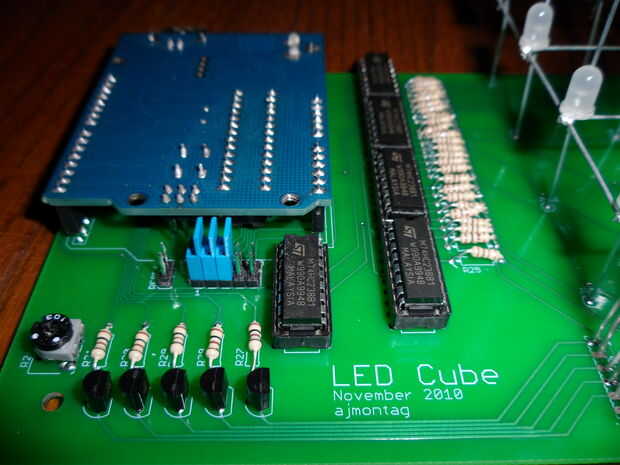

Un Add-on que utilicé fue un potenciómetro, cuya lectura analógica se relaciona directamente con el tiempo de retardo de la animación, como se ve en el video.

Dudas:

Otra intención que tenía era usar jumpers para seleccionar que diseño quieras--esto se puede ver en el diseño de PCB.  sin embargo, había probado este concepto y olvidaron que una lectura del pin es inestable sin una tensión de referencia.  Si intenta esto, probablemente necesitará un tirón configuración de resistencia.  Hagas lo que hagas, no hacer lo que se muestra en el diseño de PCB y lo prueba.

También, tan barato como son, los potenciómetros son versátiles, y otro podría usarse fácilmente como un selector de patrón.
