Cubo del LED con Arduino y PCB personalizado (6 / 8 paso)

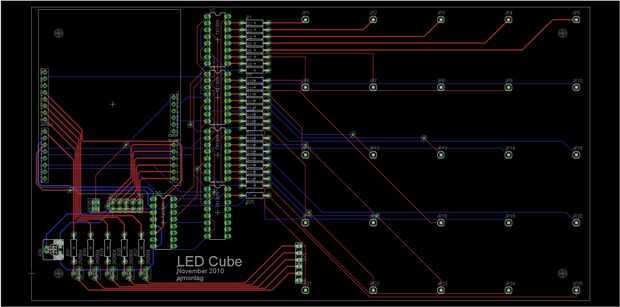

Paso 6: Diseño de PCB

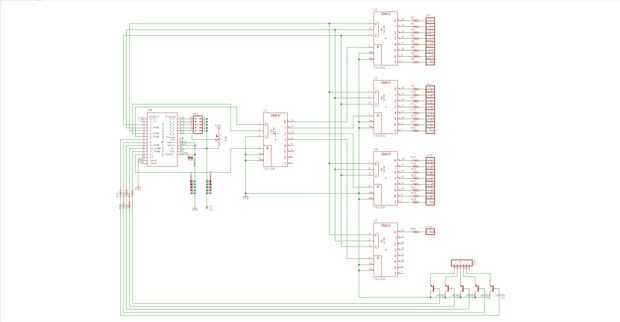

he diseñado este circuito y el PCB en Eagle, que es software libre de PCB diseño, disponible en www.cadsoftusa.com .  Yo he unido los archivos eagle para su referencia o reutilización, pero como indicó anteriormente, algunos volver a trabajar mi ser deseado.

Si eres nuevo en diseño de PCB, es fácil y divertido!  Un buen tutorial puede encontrarse en el instructable titulado "Convierte tu águila esquemático en un PCB".

Dudas:
Una cosa ten cuidado con el diseño de un PCB es el tamaño de los agujeros.  Mayor parte de la biblioteca es bueno, pero asegúrese de comprobar las conexiones de cables como los de las columnas del ánodo.

También, si te gusta el proyecto, pero no el coste de la PCB fabricado profesionalmente, fácilmente podría crear esto en un perfboard , o incluso utilizar una transferencia de toner hacer tu propio PCB y seguir utilizando el águila.

Editar: El águila adjuntado archivos han sido corregidos por el tema del puente, ahora saltan a la tierra en lugar de VCC
