Cubo del LED con Arduino y PCB personalizado (8 / 8 paso)

Paso 8: hecho!

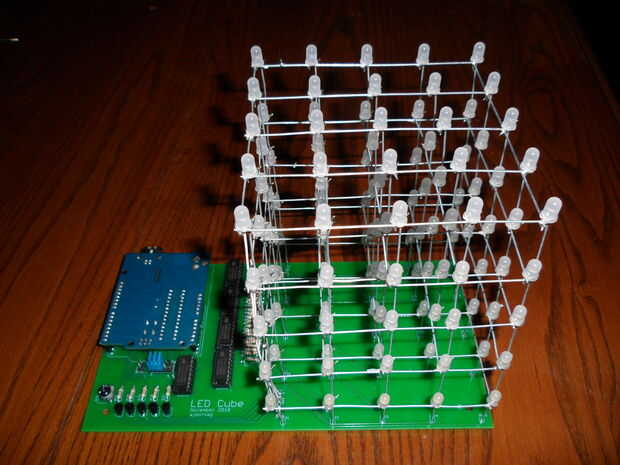

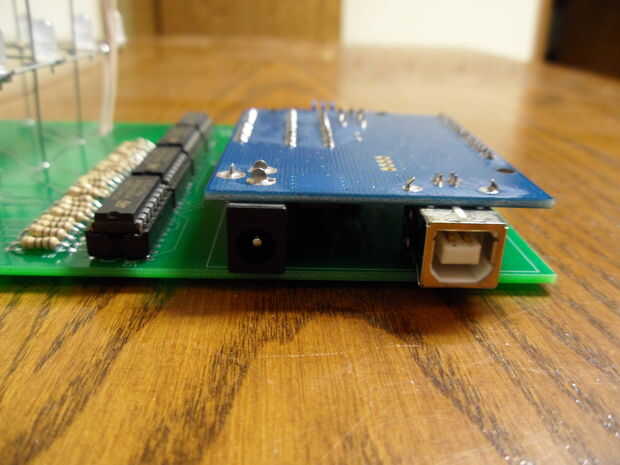

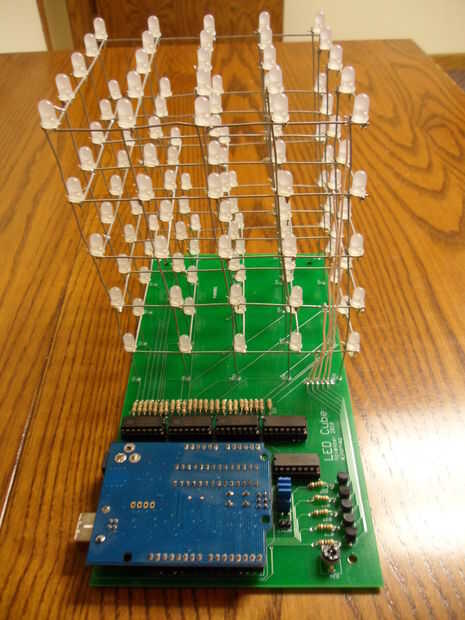

Una vez que se monta la placa personalizada, probarlo!  Cargar el código y broche de presión en su arduino.

Para más fotos, videos descriptivos y más proyectos, visite mi sitio web en:
https://sites.Google.com/site/andrewmontag/personal-Projects/LED-Cube

¿Comentarios? ¿Preguntas? Post-em!

Dudas:
Si las luces no actúan como usted anticipa, compruebe que sus pernos del decodificador se colocan correctamente, como se indica en el PDF del paso 1.  Intercambio de bits se arruinara lo grande.
