Cubo del LED extensible 4 x 4 x 4 con 8051 de ejemplo de programa (1 / 7 paso)

Paso 1: El plan y el resultado

Tienen menos de 100 rojo led ahora, pero tendrá más adelante por lo que planea hacer un cubo expandible, es decir, a partir de 4 x 4 x 4, hacer 8 x 4 x 4 o 16 x 4 x 4 cuando más led están disponibles.

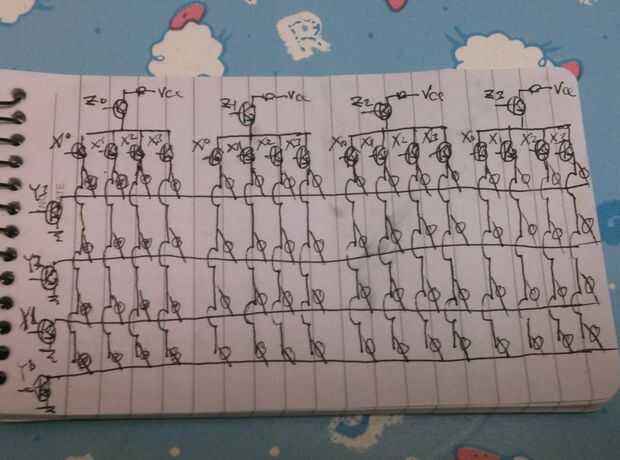

Google consiguió entonces cierta comprensión acerca de cómo hacer un cubo led. Yo redacté el circuito siguiente. Que ajusta a mis necesidades que yo puedo ampliar a 16 x 4 x 4 o incluso 16 x 16 x 16.

Estaba demasiado ansioso soldar el led. Después de dos días, con algunos errores dolorosos como polaridad incorrecta, cortocircuitos, dañada conducidas, finalmente con el producto de éxito.

El diseño necesita 24 (16 + 8) npn transistores y resistores de 4x100ohms (puede ser otro 8 de como tire transistores para y y z).

Básicamente tres Transistores juntos determinan la sobre o apagado de un led. Cuando los tres Transistores con alta señal, es decir, x = 1, y = 1 y z = 1, el led se encenderá.

En un momento, sólo uno led es encender. Para mostrar una forma como una línea, un rectángulo o un cubo, encienda el led que como la forma uno a uno, luego repita varias veces. Por ejemplo, una línea recta necesita enlace cuatro led en un borde, encender cada uno llevado en un momento y luego repetir el ciclo para 100 veces, ves la línea recta. Ese es el efecto de POV.

Para hacer extensible, partí el producto como tres módulos: 1) led matriz; 2) drivers (transistores) para encender el led matriz; 3) un MCU para programar la secuencia de led de encendido y apagado.
