Cubo del LED extensible 4 x 4 x 4 con 8051 de ejemplo de programa (3 / 7 paso)

Paso 3: Módulo 1 la matriz de led

Esta es la parte más difícil. He cometido varios errores y tarda un día entero hasta el final.

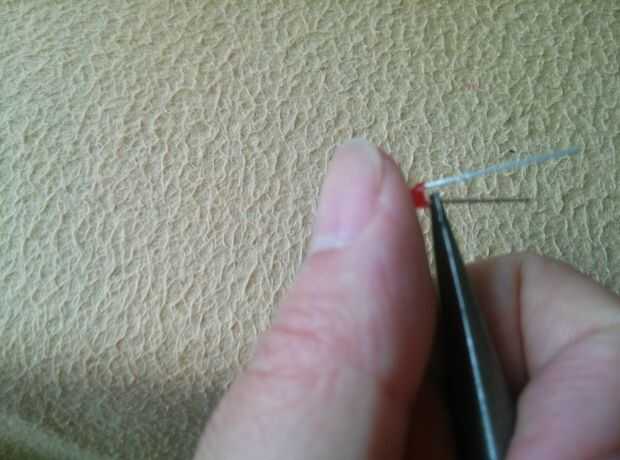

Haz 4 x 4 x 4 = 64 led y probar a todos uno por uno. Luego doble la negativa como capturado.

4 como un sistema de la soldadura. Luego de la soldadura de 4 sets como un plano.

Conecte los cables positivos de todos los 4 conjuntos de nivel a nivel. Por ejemplo el nivel 1 del plano 1 Conecte al nivel 1 de otros planos, y nivel 2 del plano 1 Conecte al nivel 2 de otros planos.

Poner la matriz en un protoboard y prueba a ver si todos los led pueden activarse.
