Paso 4: Módulo 2 el controlador
Positivo de la voluntad llevado enlace al emisor de cuatro transistores. Sí. Emisor de los transistores. es decir, 4 salidas.

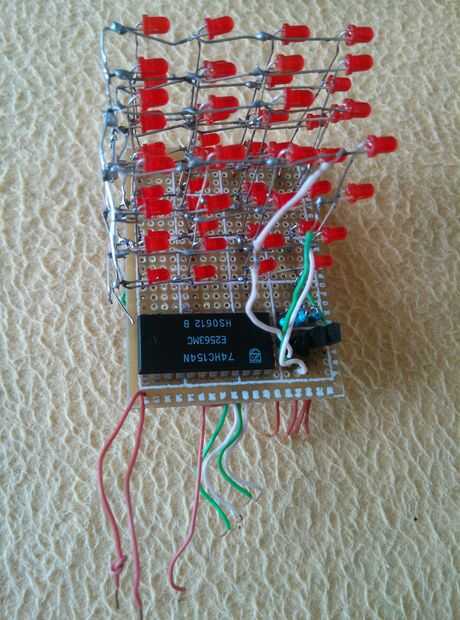

Luego el plomo negativo de voluntad llevada conectarse Y pernos de la 74HC154N. es decir, 16 salidas. Ver connectin de la espalda.
Los pines E0 y E1 se conectan a tierra permanentemente. A0 a A3 pins son pines de control para (x, y). Cuatro verdes y blancos los cables en el medio. La base de cuatro transistores son las patillas de control de z. Son los cuatro cables marrón corto tamaño de la mano derecha. es decir, 8 entradas en total.
