Paso 12: El cubo del LED Breakout Junta de soldadura
¿Cansado de soldadura todavía?

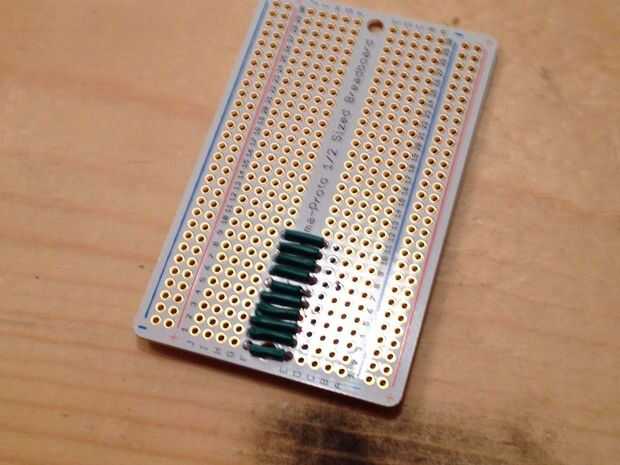

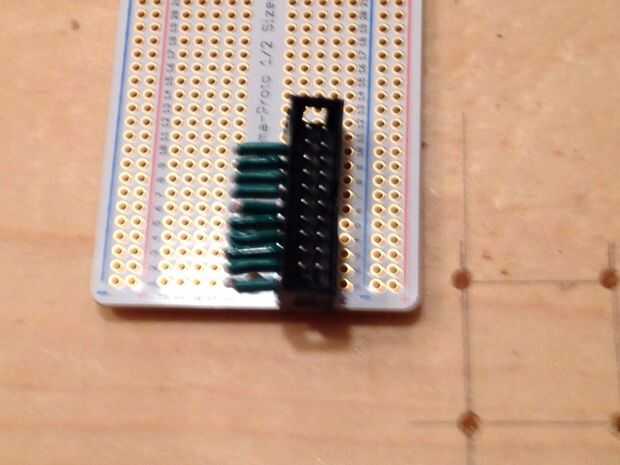

Ahora que tienes el circuito de control incorporado, es tiempo de preparación el LED cubo breakout Junta. Finalmente todas las resistencias y tal se conectará a este tablero, pero no absolutamente todavía. Soldar 10 cables a través de las filas de la base 10, de manera similar a lo que hiciste con el tablero de control. Luego de la soldadura en su segunda toma de 20 pines, pero esta vez hacer la muesca toda cara derecha de la parte inferior.
Cortar rastros entre la columnas toma dos, luego la prueba de discontinuidad con un multímetro. En este punto si fueras a conectar el cable plano de 20 pines a ambas tablas, las conexiones en los receptáculos debe espejo uno del otro, es decir pin 1 en el panel de control y pin 1 en el tablero de arranque debe ser continua y así sucesivamente. Una vez hecho esto, (por fin) puede desconectar el soldador por un tiempo y pasemos a la preparación de la caja.
