Cubo del LED frambuesa Pi 4 x 4 x 4 (1 / 25 paso)

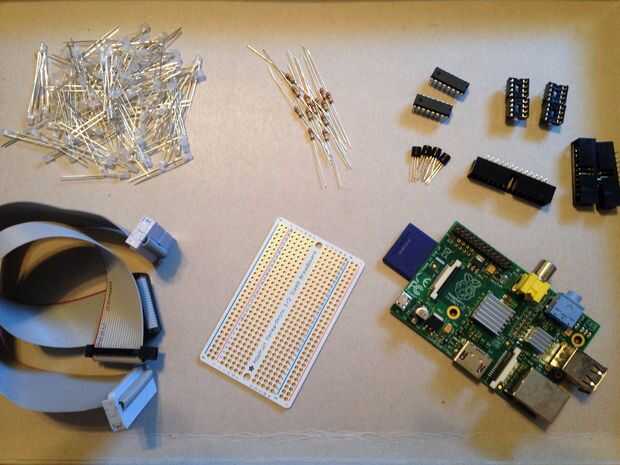

Paso 1: Materiales - partes

Para construir este 4 x 4 x 4 cubo del LED se necesita:

  • 1 x frambuesa Pi (usé un modelo B, pero B + o 2 funcionará también)
  • 64 x 3mm LED, cualquier color (pedí un paquete de 100, este hecho implica un montón de errores)
  • resistencias de 16 x 200 ohmios 1/4W (Asegúrese de que usted pide resistores de bajo vatiaje, accidentalmente compré resistencias de 5W una vez! Probar prototipos con esas!)
  • 2 x 74HC595 shift register ICs
  • 2 x 16-pin IC sockets
  • 4 x C9014 transistores (o cualquier otro transistor de NPN)
  • toma para el cable cinta mujer 1 x 26-pin
  • 1 x 26-pin frambuesa Pi breakout ribbon cable (o rebaja de B + o 2)
  • terminales de cable 2 x 20 pines hembra cinta
  • cable de cinta de 1 x 20 pines
  • 1 x medio de Adafruit-protoboard Perma-Protoboard
  • 1 x Adafruit completo tablero con frambuesa Pi Breakout Perma-Protoboard

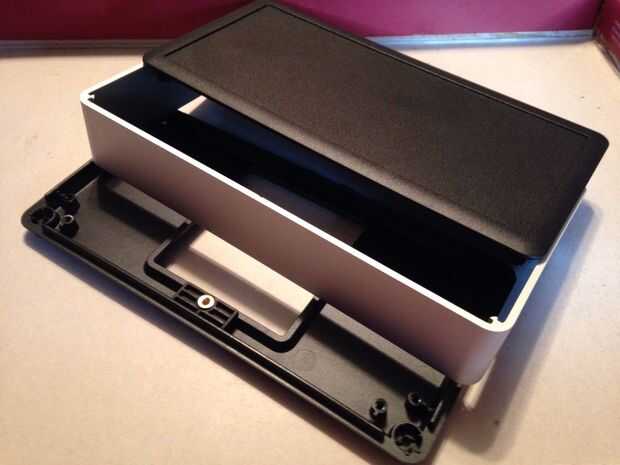

  • 1 caja de x con plástico arriba y abajo (yo tengo la mía de los recintos de OKW, diseño E en su serie de sinergia)
  • Algunos cables de núcleo macizo
  • Algunos cables

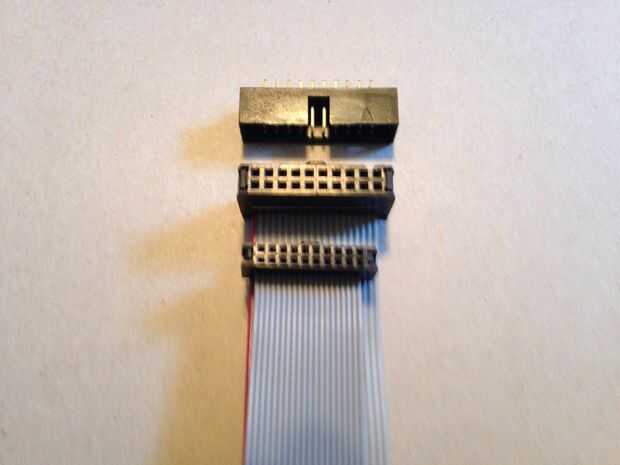

Asegúrese de que al comprar cables de cinta y tomas de corriente tienen un espaciado de pines de 0,1". Accidentalmente he comprado algunos cables de cinta extraña, no estándar que no coincidía con mis tomas. De repuesto usted mismo este problema y no se olvide de comprar el cable adecuado al principio!
