Paso 4: multiplexación

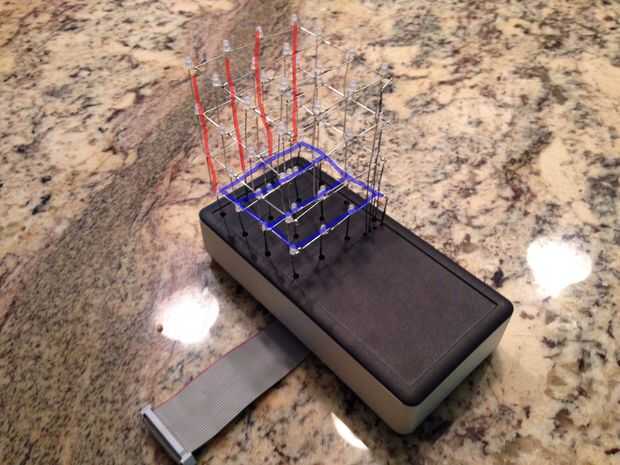

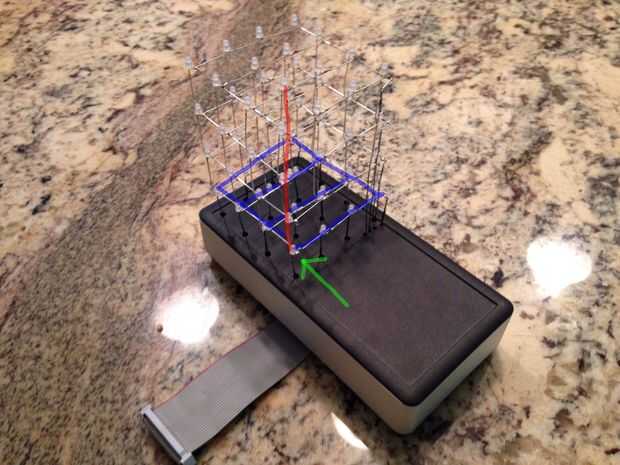

Si uno simplemente conducir cada uno de los 64 LEDs individualmente, se necesitaría un microcontrolador muy grande. Para reducir el número de pines de control necesarias para ejecutar este cubo, todos los positivos (V +) cables de los LEDs se sueldan juntos en columnas, mientras que todos los cables negativo (GND) se sueldan juntos en capas. Para encender un LED, el microcontrolador activa la capa y la columna que LED es parte de. A la luz un LED en (0, 0, 0), activar capa 0 y columna 0.

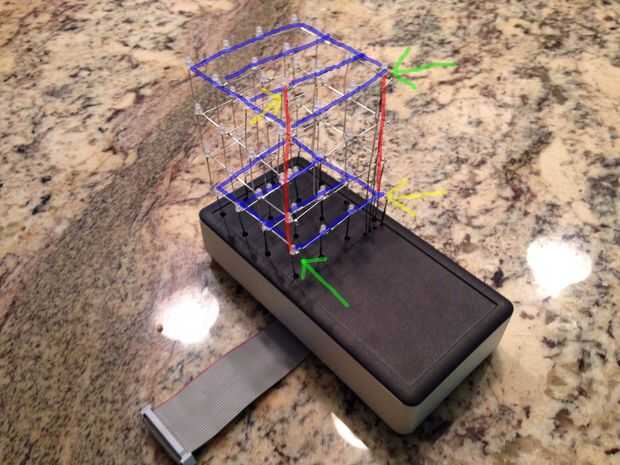

Esta configuración permite que el cubo del LED ser conducida por 20 pernos en vez de 64, que es un número mucho más razonable de pernos. Desafortunadamente, si uno quiere encender varios LEDs en varias capas, esta configuración hace que extra LED iluminar, que se llama fantasma. Para contrarrestar este efecto, utilizamos algo que se llama multiplexación. Para multiplexar, encendemos cada capa del cubo LED uno a la vez, de ciclismo a través de ellos, por lo sólo una capa es visible a la vez. Si este ciclo se realiza rápidamente, los humanos ojo será incapaz de mantenerse y parece como si el cubo entero en el mismo tiempo. Este fenómeno es conocido como persistencia de la visión.
Vea este video por chrmoe para una demostración más de la multiplexación y la persistencia de la visión.
