El 8 x 8 x 8 LED cubo proyecto publicado en la Web de Instructables era muy detallada y todavía parecía lo suficientemente simple como para mí no sólo a completar pero añade sustanciales mejoras así.
Siguiente es un tutorial sobre cómo construí mi 8 x 8 x 8 LED cube y también cómo creé el firmware y simulación con Flowcode 6.

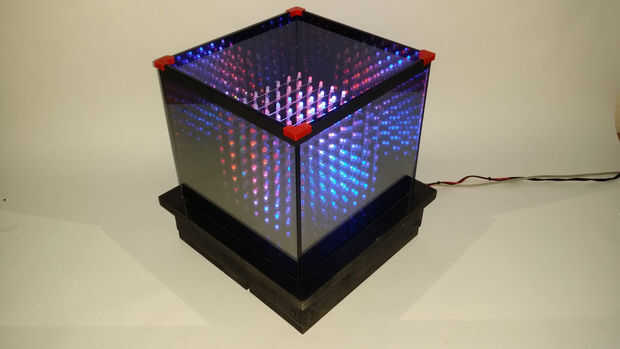

Después de la planificación en la creación de una versión más grande del solo color del cubo rápidamente comprendí que para duplicar la pantalla dimensiones 16 x 16 x 16 significaban multiplicar al número de LEDs y las interconexiones por 8. El pensamiento de procesamiento 2.048 LED era demasiado para mí así que redujo mi pensamiento y en su lugar decidió repetir el 8 x 8 x 8 (512-LED) diseño pero con full color RGB LED en lugar de solo color LED. Incluso en 8 x 8 x 8 LEDs RGB corresponde aún hasta unos 2.200 soldadura juntas así que ten cuidado! De mi investigación que me topé también con algunos proyectos de gran infinito espejo que es básicamente LED intercalado entre un espejo y un panel de vidrio con una superficie de espejo unidireccional para crear un efecto que los LED ' s para siempre. Decidí aplicar algunas de estas técnicas sencillas a mi cubo para tratar de extender la pantalla más allá de los límites de los actuales LED.
512 LEDs RGB en el diseño de cada uno con sus propios tres LEDs internos requiere un montón de señales de control para encender los LEDs. Por lo tanto es necesario un método para compartir las señales de control entre LED (multiplexación). En el diseño de los LEDs son cátodo a tierra con una resistencia de limitador de corriente en el ánodo.
