Paso 1: Multiplexación de herramienta 1: almacenador intermediario ICs

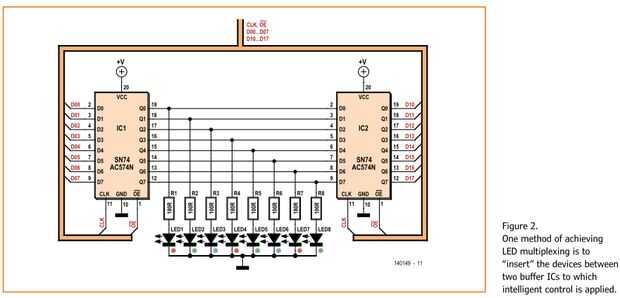

El cubo del LED emplea a dos tipos de multiplexación para permitir que todos los LEDs RGB 512 ser conducido independientemente. Fracaso de tirón de las primeras aplicaciones del método octal buffer ICs para poder crear suficientes señales de control para conducir un segmento completo de 8 × 8, es decir, 1/8 th del cubo. En una sección de 8 × 8 hay 64 LED que significa que necesitaras 192 señales de control que nos permiten manejar todos los canales de color individuales. Para manejar todas las señales que debemos encadenar 24 del búfer ICs para que la salida del búfer primer impulsa la entrada de la solución de la segunda, la segunda conduce la tercera y así sucesivamente. La figura 2 muestra un sencillo esquema con dos tampones encadenado junto y conectado al coche LEDs.
La señal de reloj es impulsada por el controlador y solía pasar las señales de salida de un buffer IC a pasarse al siguiente búfer IC. Hice el controlador de búfer bastante modular para escalar hacia arriba o hacia abajo el tamaño del cubo dependiendo de cuantos LEDs quería. Para ello he creado un PCB con tres temas de búfer que me permitía controlar una sola fila de ocho LEDs RGB. Con ocho de estos driver PCB encadenado junto me permite segmento control entero 8 × 8 de la pantalla. El cable de cinta de 16 vías más pequeño se utiliza para pasar las señales de control 10 además de alimentación y tierra entre los PCB. El cable de cinta más ancho se utiliza para enviar señales a los LEDs a través de las resistencias a bordo. Cada tablero está equipado con sus propios condensadores para permitir un poco de corriente para ser sourced localmente como y cuando sea necesario por los LEDs.
