Paso 4: Doblar LEDs

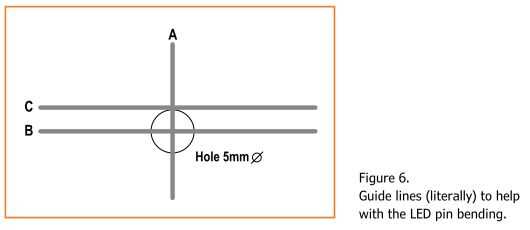

El primer paso para el montaje fue tomar todos los 512 LED y doblarlas correctamente. Para ello perforó un agujero de 5mm en un pedazo de madera y comprueba que un LED caber cómodamente y al ras de la madera pero podría también ser insertado y quitar fácilmente. Una vez tuve mi agujero correcto dibujé algunas líneas de guía para ayudar a la flexión. Según lo representado en la figura 6,
las líneas que dibujé eran una vertical pasando por el centro del agujero (A), una línea horizontal a través del centro del agujero (B) y una línea horizontal por el borde mismo del agujero (C).

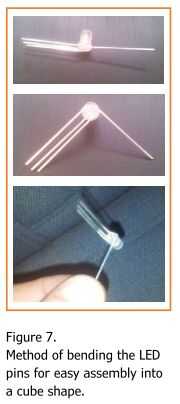

Una regla de metal vino en muy útil durante la etapa de la curva. Las fotos en la figura 7 muestran los pasos a seguir al doblar las piernas.
1. Inserte el LED en la plantilla asegurando que tiene el LED en la orientación correcta. Los pernos deben ser sentados en consonancia con la línea horizontal (B) y el pasador del cátodo debe ser el segundo pin de la derecha.
2. primer Bend: curva hacia abajo el pasador de cátodo y los pernos del ánodo hacia arriba paralela a la línea (A). Asegurarse de que son bastante planos al tablero y la parte inferior de la LED.
3. segundo doble: utilizando la curva de la regla de metal el perno del cátodo a la izquierda por lo que es paralelo a la línea (B).
4. tercer Bend: usando la regla de metal en la segunda línea horizontal (C), doblar las patillas ánodo hacia arriba otra vez. Un LED abajo, 511 izquierda para doblar!
