Paso 5: Montaje de 8 × 8 secciones

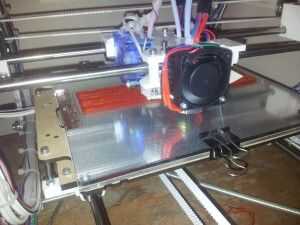

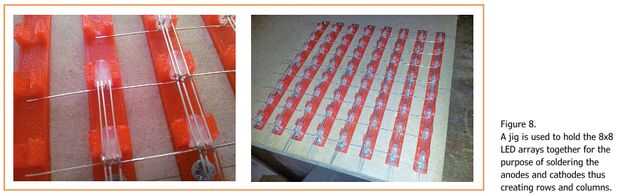

Una vez que tenga al menos 64 LED doblado ya está listo para la siguiente etapa que es armar un 8 × 8 sección de LEDs. Para mantener los LEDs en su lugar he creado una plantilla con mi fiel impresora 3D y un diseño que subi a Thingiverse. Si no tienes acceso a una impresora de la guía de Instructables describe un método diferente para fijar los LEDs. Los LEDs se sueldan juntos introduciendo cada LED uno en un momento en la plantilla antes de soldar juntos los ánodos en la columna actual y los cátodos en la fila actual como se muestra en la figura 8.
Tómese su tiempo y asegúrese de que cada junta de soldadura que es agradable y fuerte, gasto un poco más tiempo aquí ahorra una enorme cantidad de tiempo más tarde a levantarse la cosa funcionando.
Como cada panel completo fue terminado me aseguré de darlo una prueba completa mientras que todavía estaba en la plantilla para asegurar que cada LED encendido correctamente y que no había interrupciones o cortocircuitos en el panel. Para ello conecté longitudes largas de alambre a mi fuente de alimentación de 5 V. Al final de una de las piezas de alambre soldado el más grande de mi resistencia dos
valores utilizados en el tablero de controlador de puerto 1 y esto me ha permitido manejar todos los LEDs sin riesgo de daños. Usando mi fiel regla de metal pegada con los cables comunes
Pude temporalmente corto todos los pernos comunes a tierra significa que solo tengo que probar cada columna ánodo una vez en lugar de tener que probar cada LED individual. Para obtener la
panel de LEDs de la plantilla suavemente me empujó en la parte superior de cada LED superior a su vez y repite hasta que todo el panel apareció suelto. Dejando a un lado del panel terminado volvió a doblar a LEDs para el siguiente panel de 8 × 8.
